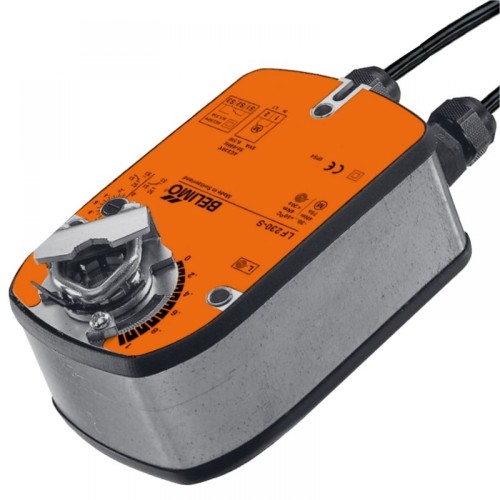

Belimo LF230-S rugóvisszatérítéses zsalumozgató, 230 V (4 Nm; 0,8 m²-ig)

Általános leírás a Belimo LF24, LF230, LF24-S és LF230-S típusokhoz

Gyártmány:

• Belimo

Alkalmazási terület:

• Fagyvédelmi zsaluk

Műszaki jellemzők:

• Nyomaték: 4 Nm
• Névleges feszültség: 230 V AC (LF230; LF230-S)
• Névleges feszültség: 24 V AC/DC (LF24; LF24-S)
• Szabályzás: nyit/zár, rugóvisszatérítéssel
• Segédkapcsoló: 1 x SPDT, 1 mA 6 (1,5) A, AC 250 V (0 és 100% között állítható, csak az LF...-S típusoknál)

Kiegészítők (opcionális):

• K6-1 rögzítő klipsz 16–20 mm átmérőjű tengelyhez
• TRAFO D transzformátorok 230 V / 24 V AC (LF24 és LF24-S típusokhoz)
• ZG-LF1 kiegészítők az LF zsalumozgató tengelyrögzítéséhez
• KG 8 gömbcsukló Belimo zsalumozgatóhoz
• KH 8 univerzális mozgatókar Belimo zsalumozgatóhoz

Műszaki adatok:

• Teljesítményfelvétel:

              1; Üzemi: 5 W névleges nyomaték esetén

              2; Nyugalmi állapotban: 1,5 W

              3; Kábel méretezéséhez: 7 VA

• Forgásirány: megfordítható (beépítés szerint)
• Elfordulás szöge: max. 95°, mindkét oldalon állítható végálláskapcsolóval korlátozva
• A mozgatót nem lehet túlhajtani: automatikusan lekapcsol, ha a végálláskapcsolót éri
• Futásidő (motor): 40–75 s / 90°
• Futásidő (rugóvisszatérítés): <20 s / 90°
• Hangteljesítmény-szint: max. 50 dB
• Védettség: IP54 minden helyzetben

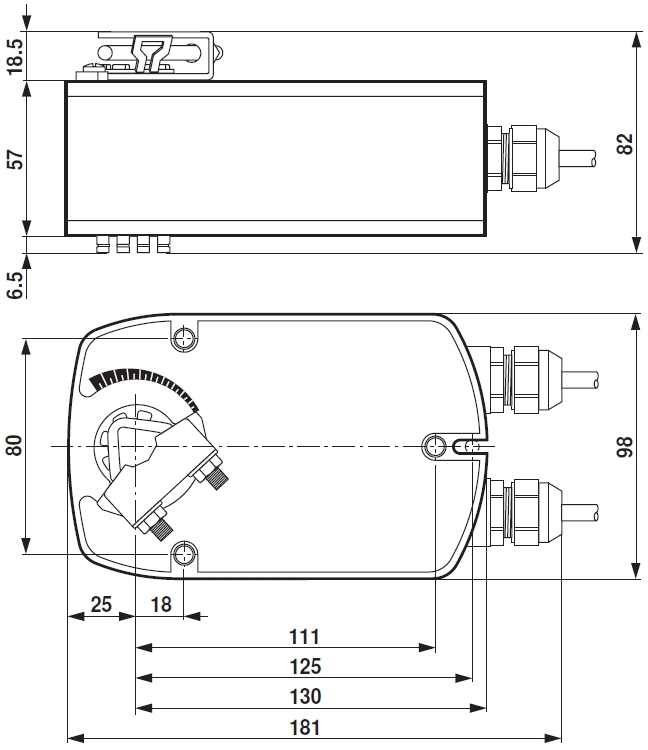

Geometriai méretek (LF24-S; LF230-S)

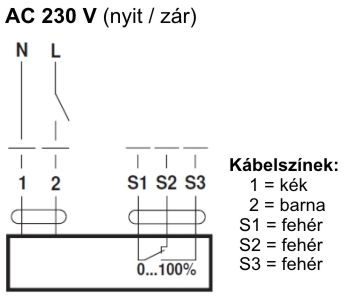

Kapcsolási vázlat (LF230-S)
