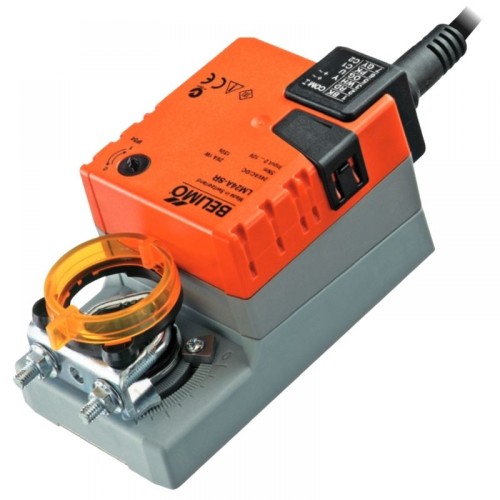

Belimo LM24A-SR zsalumozgató motor, 24 V (5 Nm; 1 m²-ig)

Gyártmány:

• Belimo

Alkalmazási terület:

• Szabályzó zsalukhoz

Műszaki jellemzők:

• Nyomaték: 5 Nm
• Névleges feszültség: 24V AC/DC

Szabályzás:

• Folyamatos, standard szabályzójel DC 0–10 V, pozícióvisszajelzés DC 2–10 V
• A mért feszültség U lehetővé teszi a zsalu pozíciójának (0–100%) elektromos jellé alakítását, és ellenőrző jelet ad a többi mozgató számára

Kiegészítők (opcionális):

• Segédkapcsolók, S1A (1) vagy S2A (2)
• Pozícionálók, SGA24 / SGF24
• Tengelyhosszabbítók, AV8-25

Műszaki adatok:

• Teljesítmény felvétel:
  • Üzemi: 1 W névleges nyomaték mellett
  • Nyugalmi állapotban: 0,2 W
  • Kábelméretezéshez: 2 VA
• Szabályzás:
  • Szabályzójel Y: DC 0–10 V, jellemző bemeneti impedancia 100 kΩ
  • Működési tartomány: DC 2–10 V
• Pozícióvisszajelzés (feszültségmérés): DC 2–10 V, max. 1 mA
• Pozíciópontosság: ±5%
• Forgásirány: óramutató járásával ellentétes, 0 / 1
• Forgásirány Y=0 V esetén: kapcsolóhelyzet 0 vagy 1
• Kézi vezérlés: a hajtómű reteszelése gombnyomással oldható
• Elfordulás szöge: max. 95°, mindkét oldalon beállítható végálláskapcsolóval korlátozva
• A mozgatót nem lehet túlhajtani: automatikusan leáll, ha eléri a végálláskapcsolót
• Futási idő: 150 s
• Hangteljesítmény-szint: max. 35 dB(A)
• Védettség: IP54 minden helyzetben

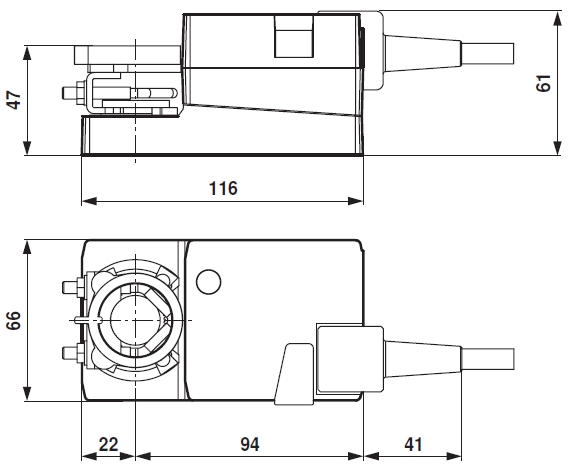

Geometriai méretek

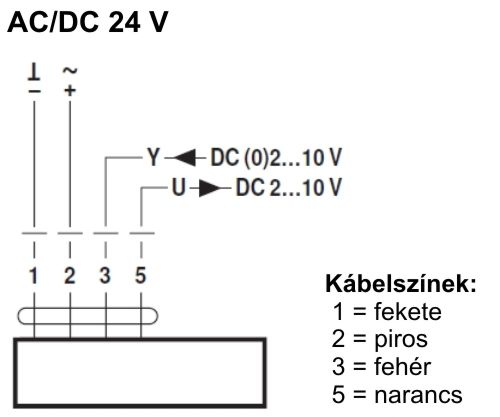

Kapcsolási vázlat
