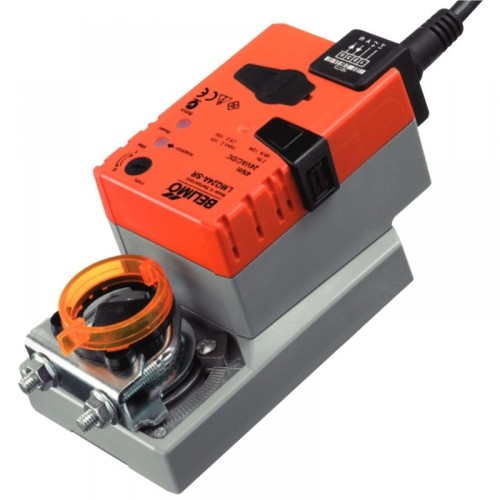

Belimo LMQ24A-SR zsalumozgató motor, 24 V (4 Nm; 0,8 m²-ig)

Általános leírás a Belimo LMQ 24A és LMQ 24A-SR típusokhoz

Gyártmány:

• Belimo

Alkalmazási terület:

• Szabályzó zsalukhoz

Műszaki jellemzők:

• Nyomaték: 4 Nm
• Névleges feszültség: LMQ 24A 24 V AC/DC
• Névleges feszültség: LMQ 24A-SR 24 V AC/DC
• Szabályzás: nyit/zár (nem alkalmas 3 pontos szabályzásra)

Kiegészítők (opcionális):

• Trafó D 24 V AC/DC
• Segédkapcsolók, S1A (1) vagy S2A (2)
• Tengelyhosszabbító, Z-NM..A
• KG 8 gömbcsukló
• Univerzális mozgatókar KH 8 Dia 10–18

Műszaki adatok:

• Teljesítményfelvétel:
  • Üzem közben: 13 W névleges nyomatéknál
  • Nyugalmi állapotban: 2 W
  • Kábelméretezéshez: 23 VA
• Forgásirány: az óramutató járásával ellentétesen; 0 vagy 1 pozíció LMQ 24A esetén, és 0/1 választókapcsolóval LMQ 24A-SR esetén
• Kézi vezérlés: a hajtómű reteszelése gombnyomással oldható LMQ 24A esetén; LMQ 24A-SR esetén nyomógombbal zárható/nyitható
• Elfordulás: max. 95°, a végálláskapcsoló mindkét oldalon beállítható (a mozgatót nem lehet túlhajtani – automatikusan lekapcsol, amikor a végálláskapcsolót eléri) LMQ 24A és LMQ 24A-SR esetén
• Futási idő: 2,5 s / 90°
• Hangteljesítmény-szint:
  • max. 52 dB(A) LMQ 24A esetén
  • max. 54 dB(A) LMQ 24A-SR esetén
• Pozíciókijelzés: mechanikus
• Védettség: IP54 minden helyzetben

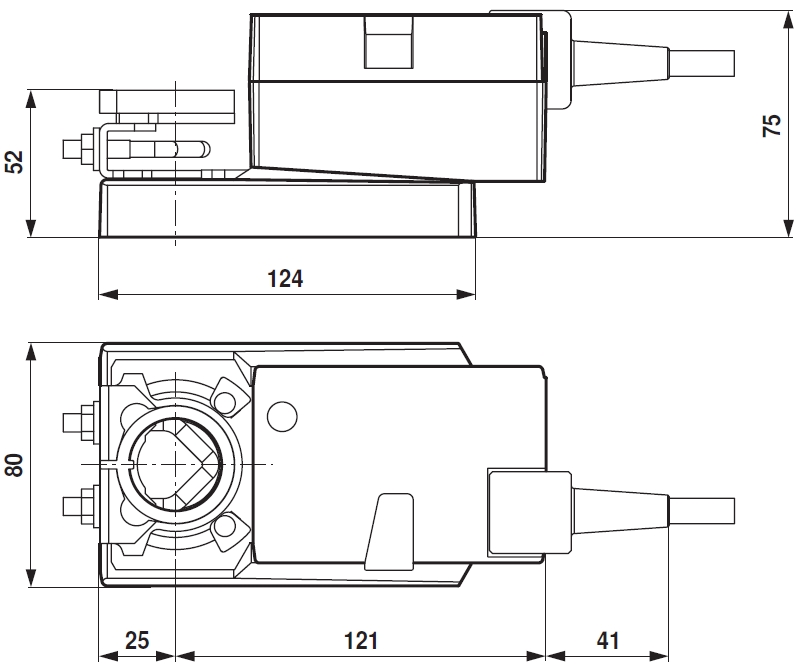

Geometriai méretek (LMQ 24A-SR)

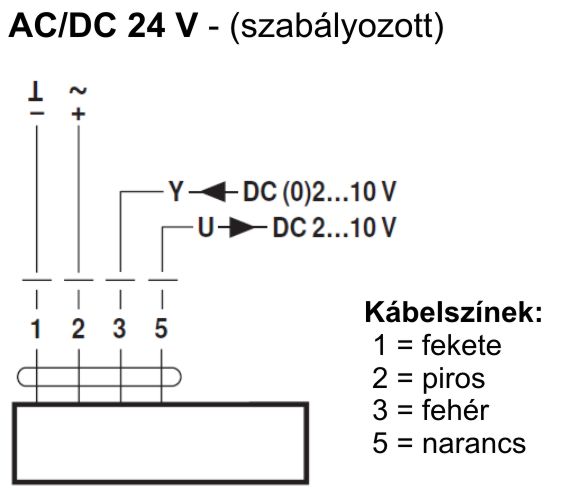

Kapcsolási vázlat (LMQ 24A-SR)
