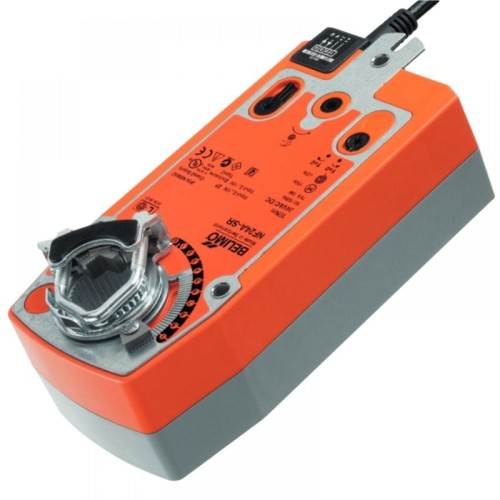

Belimo NF24A-SR rugóvisszatérítéses zsalumozgató, 24 V (10 Nm; 2 m²-ig)

Gyártmány:

• Belimo

Alkalmazási terület:

• Fagyvédelmi zsalukhoz

Műszaki jellemzők:

• Nyomaték: 10 Nm
• Névleges feszültség: 24V AC/DC
• Szabályzás: folyamatos, standard szabályzójel DC 0–10 V, pozícióvisszajelzés DC 2–10 V
• A mérhető feszültség lehetővé teszi a zsalu pozíciójának (0–100%) elektromos jellé alakítását, illetve ellenőrző jel továbbítását a többi mozgató felé

Kiegészítők:

• TRAFO D transzformátorok 230V / 24 V AC
• SGA-24 / SGE-24 / SGF-24 pozicionálók
• ZG-LF1 kiegészítők LF zsalumozgató tengelyrögzítéséhez
• KG 8 gömbcsukló Belimo zsalumozgató motorhoz
• KH 8 univerzális mozgatókar Belimo zsalumozgató motorhoz

Műszaki adatok:

• Teljesítményfelvétel:

              1; Üzemi: 3,5 W névleges nyomaték esetén

              2; Nyugalmi állapotban: 2,5 W

              3; Kábelméretezéshez: 5,5 VA

• Szabályzás:

              1; Szabályzójel Y: DC 0–10 V, tipikus bemeneti impedancia 100 kΩ

              2; Működési tartomány: DC 2–10 V

• Pozícióvisszajelzés (feszültség mérése): DC 2–10 V, max. 0,5 mA
• Pozíciópontosság: ±5%
• Forgásirány: megfordítható (beépítés szerint)
• Forgásirány: Y=0 V esetén: a kapcsoló helyzete 0 ill. 1
• Elfordulás szöge: max. 95°, mindkét oldalon beállítható végálláskapcsolóval korlátozva
• A mozgató nem hajtható túl: automatikusan leáll, ha a végálláskapcsolót eléri
• Futásidő (motor): 150 s / 90°
• Futásidő (rugóvisszatérítés): <20 s / 90°
• Hangteljesítmény-szint: max. 40 dB
• Védelem: IP54 minden helyzetben

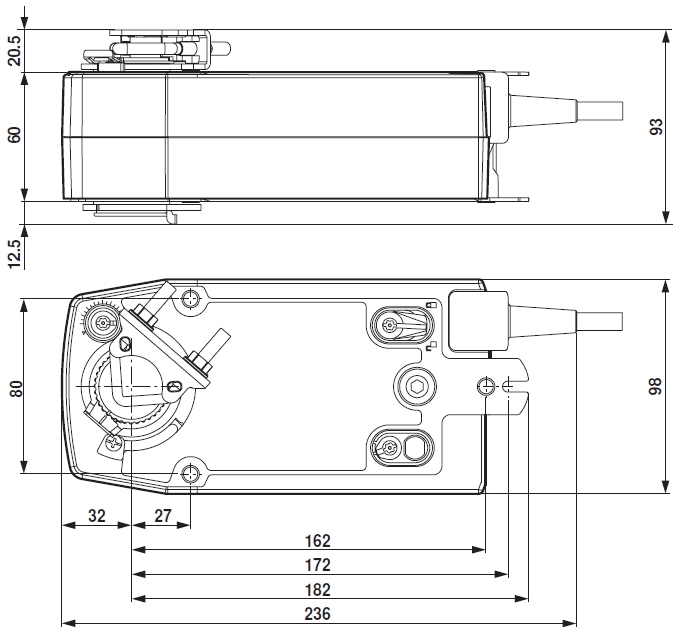

Geometriai méretek

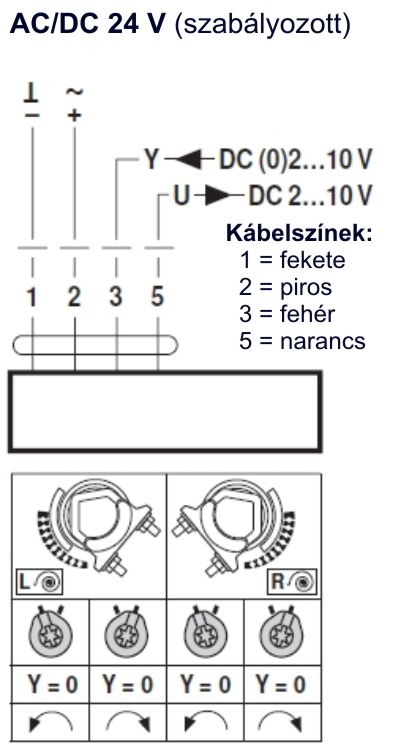

Kapcsolási vázlat

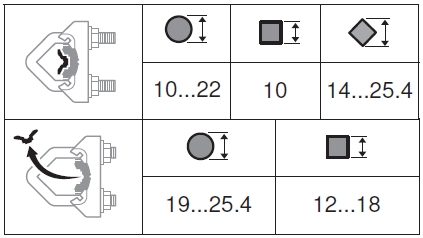

Befogási tartomány
