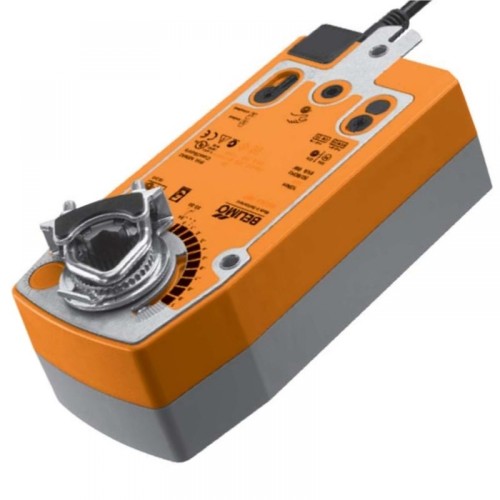

Belimo NFA rugóvisszatérítéses zsalumozgató, 24-240 V (10 Nm; 2 m²-ig)

A régi NF-230A típus kiváltása!

Általános leírás a Belimo NFA és NFA-S2 típusokhoz

Gyártmány:

• Belimo

Alkalmazási terület:

• Fagyvédelmi zsalukhoz

Műszaki jellemzők:

• Nyomaték: 10 Nm
• Névleges feszültség: 24-240 V AC / 24-125 V DC
• Szabályzás: nyit/zár, rugóvisszatérítéssel
• Segédkapcsoló (NFA-S2): 2 x EPU, 1 mA 6 (1,5) A, AC 250 V (egyszer fix 10%-on és egyszer 10–90% állítható)

Kiegészítők:

• ZG-AFB - kiegészítők NF zsalumozgató tengelyrögzítéséhez
• KG 8 - gömbcsukló Belimo zsalumozgatóhoz
• KH 8 - univerzális mozgatókar Belimo zsalumozgatóhoz

Műszaki adatok:

• Teljesítményfelvétel:
  • Üzem: 6 W névleges nyomatéknál
  • Nyugalmi állapot: 2,5 W
  • Kábelméretezéshez: 9,5 VA
  • Forgásirány: megfordítható (beépítés szerint)
• Elfordulás szöge: max. 95°, mindkét oldalon beállítható végálláskapcsolókkal korlátozva
• A mozgatót nem lehet túlhajtani: automatikusan kikapcsol, ha a végálláskapcsolót eléri
• Futásidő (motor): 75 s / 90°
• Futásidő (rugóvisszatérítés): <20 s / 90°
• Hangteljesítmény-szint: max. 45 dB
• Védettség: IP54 minden helyzetben

Geometriai méretek (NFA)

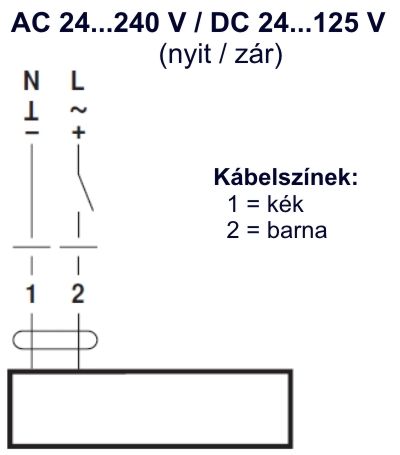

Kapcsolási vázlat (NFA)

Befogási tartomány

Kiegészítő kapcsolók beállítása
