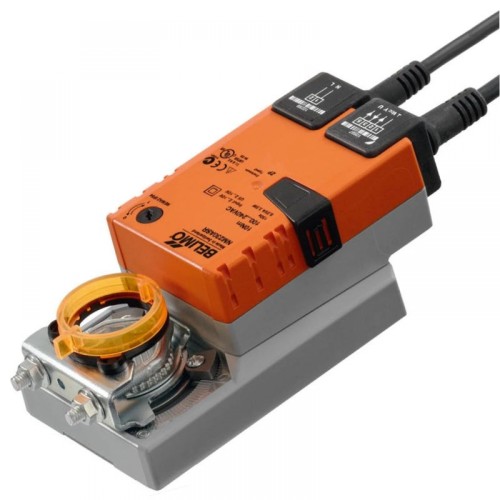

Belimo NM230A-SR zsalumozgató motor, 230 V (10 Nm; 2 m²-ig)

Gyártmány:

• Belimo

Alkalmazási terület:

• Szabályzó zsalukhoz

Műszaki jellemzők:

• Nyomaték: 10 Nm
• Névleges feszültség: 230 V
• Szabályzás: folyamatos, standard szabályzójel DC 0–10 V; pozícióvisszajelzés DC 2–10 V
• A kimeneti feszültség lehetővé teszi a zsalu pozíciójának (0–100%) elektromos jellé alakítását, és ellenőrző jelet ad a többi mozgató számára

Kiegészítők (opcionális):

• Segédkapcsolók - S1A (1) vagy S2A (2)
• Pozícionálók - SGA24 / SGF24
• Tengelyhosszabbítók - AV8-25

Műszaki adatok:

• Teljesítményfelvétel:
  • Üzemi: 2 W névleges nyomaték mellett
  • Nyugalmi állapotban: 0,4 W
  • Kábelméretezéshez: 4 VA
• Szabályzás:
  • Szabályzójel Y: DC 0–10 V, tipikus bemeneti impedancia 100 kΩ
  • Működési tartomány: DC 2–10 V
• Pozícióvisszajelzés (feszültség mérése): DC 2–10 V, max. 1 mA
• Pozíciópontosság: ±5%
• Forgásirány: az óramutató járásával ellentétesen (0/1)
• Forgásirány Y=0 V esetén: a kapcsoló helyzete 0 ill. 1
• Kézi vezérlés: a hajtómű retesze a gomb lenyomásával oldható
• Elfordulásszög: max. 95°, végálláskapcsolókkal mindkét irányban korlátozható
• A mozgató túlhajtása kizárt: automatikusan lekapcsol, ha a végálláskapcsoló elérése megtörténik
• Futási idő: 150 s
• Hangteljesítmény-szint: max. 35 dB
• Védettség: IP54 minden helyzetben

Geometriai méretek

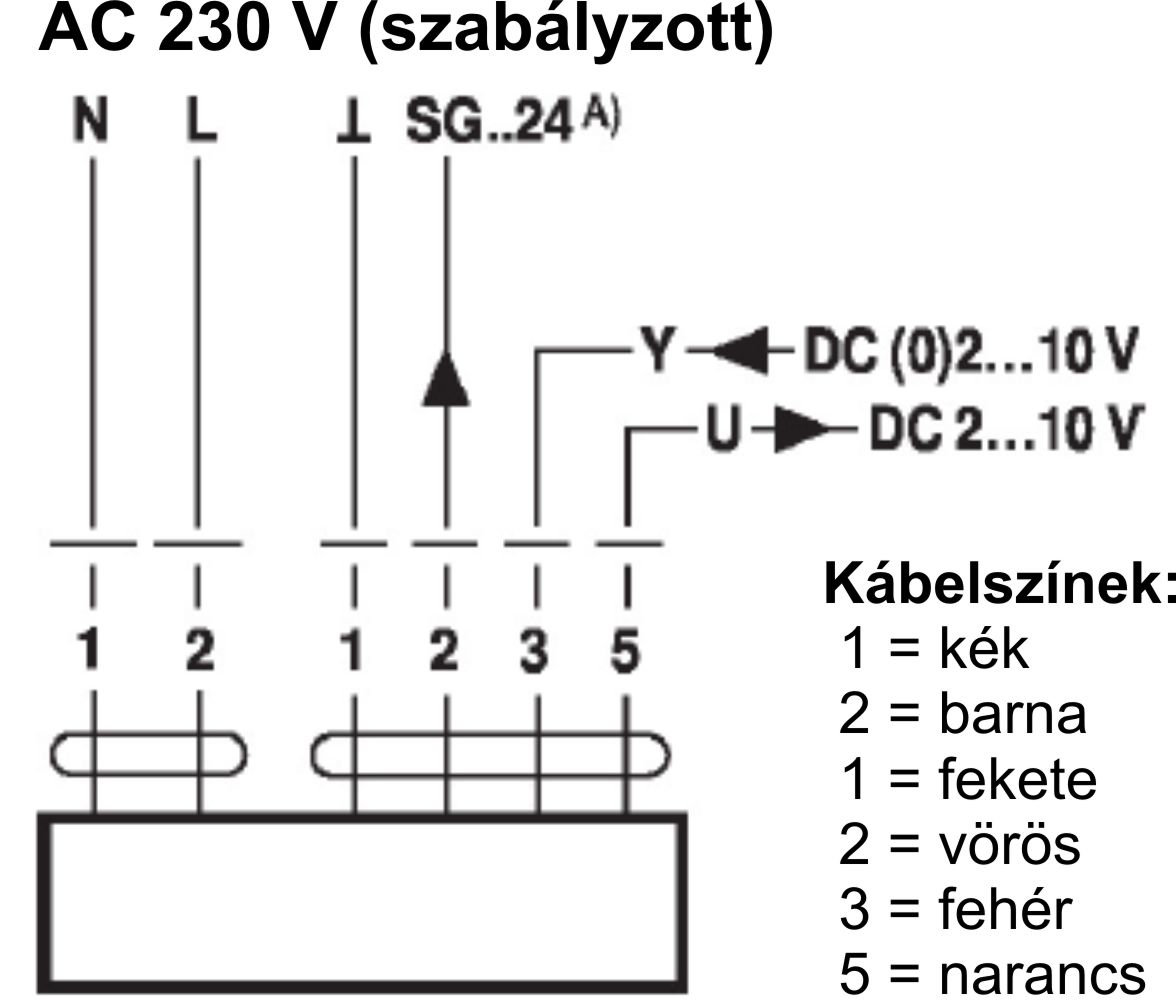

Kapcsolási vázlat (NM 230A-SR)
