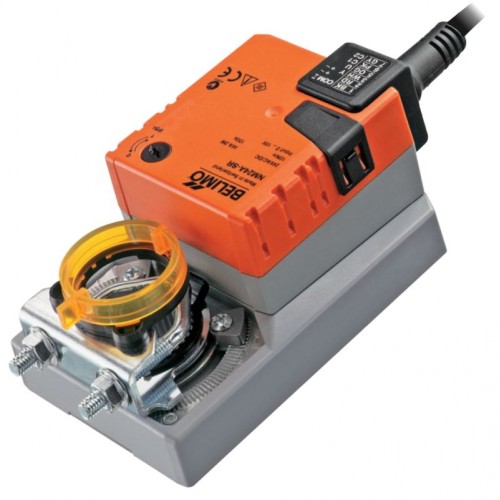

Belimo NM24A-SR zsalumozgató motor, 24 V (10 Nm; 2 m²-ig)

Gyártmány:

• Belimo

Alkalmazási terület:

• Szabályzó zsalukhoz

Műszaki jellemzők:

• Nyomaték: 10 Nm
• Névleges feszültség: 24 V AC/DC
• Szabályzás: folyamatos, standard szabályzójel DC 0–10 V; pozícióvisszajelzés DC 2–10 V
• A visszajelző feszültség lehetővé teszi a zsalu pozíciójának (0–100%) elektromos jellé alakítását, valamint ellenőrző jel szolgáltatását a többi mozgató számára

Kiegészítők (opcionális):

• Segédkapcsolók - S1A (1) vagy S2A (2)
• Pozícionálók - SGA24 / SGF24
• Tengelyhosszabbítók - AV8-25

Műszaki adatok:

• Teljesítményfelvétel:
  • Üzem közben: 2 W névleges nyomaték esetén
  • Nyugalmi állapotban: 0,4 W
  • Kábelméretezéshez: 4 VA
• Szabályzás:
  • Szabályzójel Y: DC 0–10 V, tipikus bemeneti impedancia 100 kΩ
  • Működési tartomány: DC 2–10 V
• Pozícióvisszajelzés (feszültségmérés): DC 2–10 V, max. 1 mA
• Pozíciópontosság: ±5%
• Forgásirány: az óramutató járásával ellentétesen, 0/1
• Forgásirány Y=0 V esetén: a kapcsoló helyzete 0 vagy 1
• Kézi vezérlés: a hajtómű reteszelése a gomb megnyomásával oldható
• Elfordulás szöge: max. 95°, mindkét oldalon beállítható végálláskapcsolóval korlátozható
• A mozgató túlhajtása kizárt: automatikusan leáll, ha eléri a végállást
• Futási idő: 150 s
• Hangteljesítményszint: max. 35 dB
• Védettség: IP54 minden helyzetben

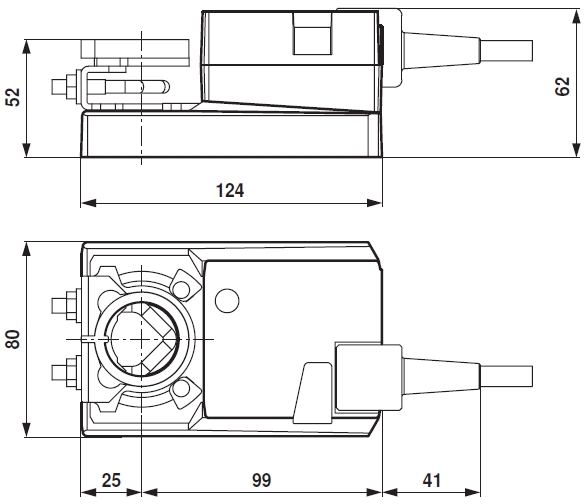

Geometriai méretek

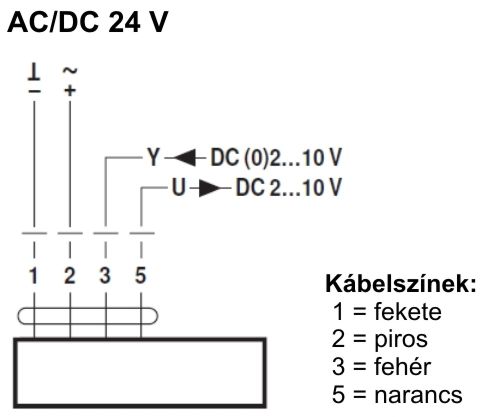

Kapcsolási vázlat (NM 24A-SR)
