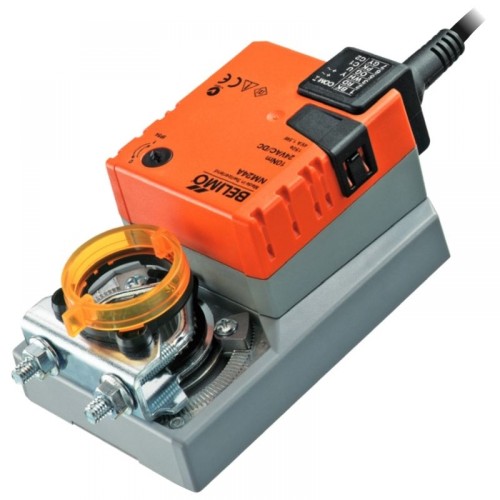

Belimo NM24A zsalumozgató motor, 24 V (10 Nm; 2 m²-ig)

Általános leírás a Belimo NM 24A, NM 230A, NM 24A-S és NM 230A-S típusokhoz

Gyártmány:

• Belimo

Alkalmazási terület:

• Szabályzó zsalukhoz

Műszaki jellemzők:

• Nyomaték: 10 Nm
• Névleges feszültség: NM 230A-(S) 230 V AC
• Névleges feszültség: NM 24A-(S) 24 V AC/DC
• Szabályzás: nyit/zár vagy 3 pontos szabályzás
• Segédkapcsoló (csak az NM...S típusnál): 1 x SPDT, 1 mA 3 (0,5) A, AC 250 V (0–100% állítható)

Kiegészítők (opcionális):

• Segédkapcsolók: S1A vagy S2A (csak az NM...A típusokhoz)
• Tengelyhosszabbító: AV8-25

Műszaki adatok:

• Teljesítmény-felvétel:
  • Üzem közben: 2,5 W névleges nyomatéknál NM 230A / 1,5 W névleges nyomatéknál NM 24A
  • Nyugalmi állapotban: 0,6 W NM 230A / 0,2 W NM 24A
  • Kábelméretezéshez: 6 VA NM 230A / 4 VA NM 24A
• Forgásirány: az óramutató járásával ellentétesen, 0 vagy 1
• Kézi vezérlés: a hajtómű reteszelése a gomb lenyomásával oldható
• Elfordulás szöge: max. 95°, a végálláskapcsolókkal mindkét oldalon korlátozható
• Túlhajtás elleni védelem: automatikus kikapcsolás a végállás elérésekor
• Futási idő: 150 s
• Hangteljesítmény-szint: legfeljebb 35 dB(A)
• Pozíciókijelzés: mechanikus
• Védettség: IP54 minden helyzetben

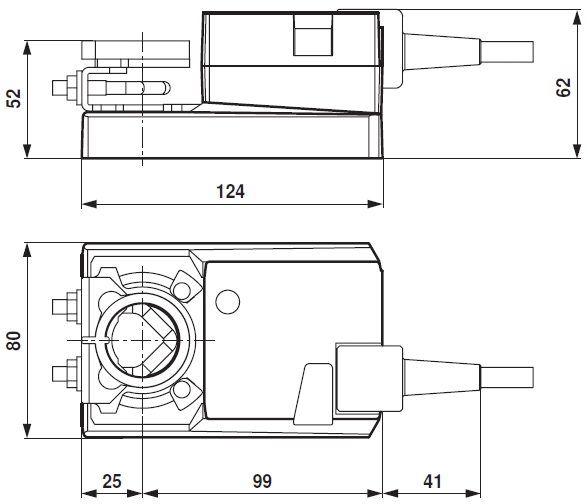

Geometriai méretek (NM 24A; NM 230A)

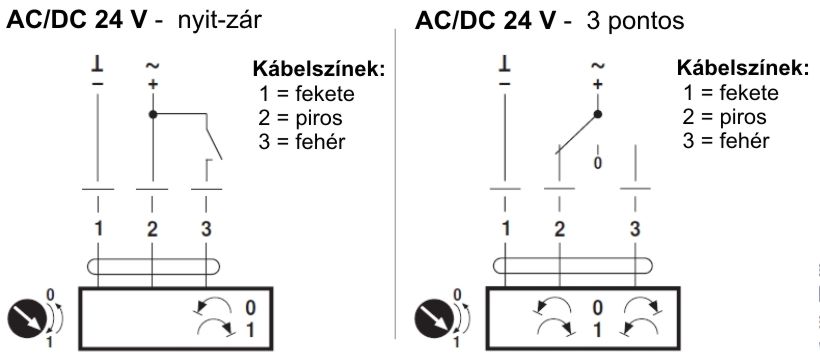

Kapcsolási vázlat (NM 24A)
