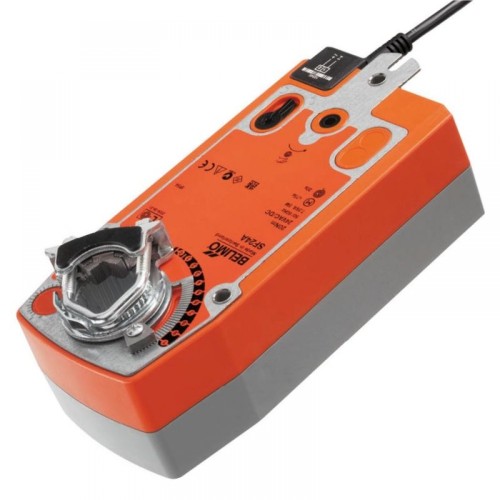

Belimo SF24A rugóvisszatérítéses zsalumozgató, 24-240 V (10 Nm; 2 m²-ig)

Általános leírás a Belimo SF 24A és SF 24A-S2 típusokhoz

Gyártmány:

• Belimo

Alkalmazási terület:

• Fagyvédelmi zsalukhoz

Műszaki jellemzők:

• Nyomaték: 20 Nm
• Névleges feszültség: SF 24-(S2) 24 V AC/DC
• Szabályzás: nyit–zár, rugóvisszatérítéssel
• Segédkapcsoló: 2 x EPU, 1 mA … 3 (0.5) A, AC 250 V (egyszer fix 10% és egyszer 10…90% állítható)

Kiegészítők:

• TRAFO D - transzformátorok 230 V / 24 V AC
• AV8-25 - tengelyhosszabbító kar Belimo zsalumozgatóhoz
• ZG-AFB - kiegészítő az SF...A zsalumozgató tengelyrögzítéséhez
• KG 8 - gömbcsukló Belimo zsalumozgatóhoz
• KH 8 - univerzális mozgatókar Belimo zsalumozgatóhoz

Műszaki adatok:

• Teljesítményfelvétel:
  • Üzemi: 5 W a névleges nyomaték esetén SF 24-(S2)
  • Nyugalmi állapotban: 2,5 W SF 24-(S2)
  • Kábelméretezéshez: 7,5 VA SF 24-(S2)
• Forgásirány: megfordítható (beépítés szerint)
• Elfordulási szög: max. 95°, mindkét oldalon állítható végálláskapcsolóval korlátozható
• A mozgató nem hajtható túl: automatikusan lekapcsol, ha eléri a végálláskapcsolót
• Futásidő (motor): 40–150 s
• Futásidő (rugóvisszatérítés): 16 s
• Hangteljesítmény-szint: max. 62 dB(A)
• Védettség: IP54 minden helyzetben

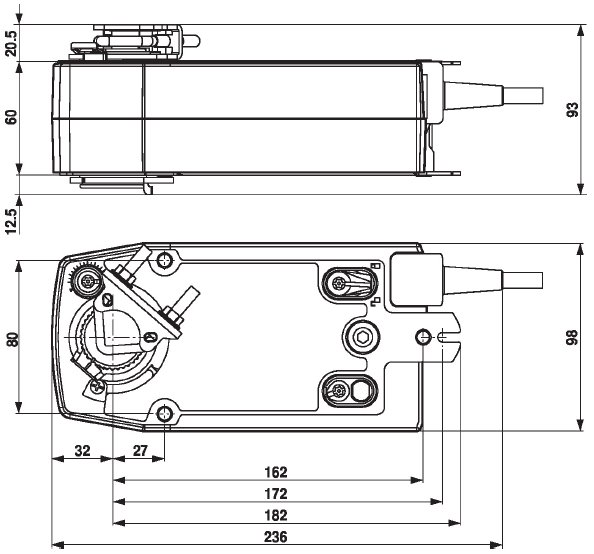

Geometriai méretek

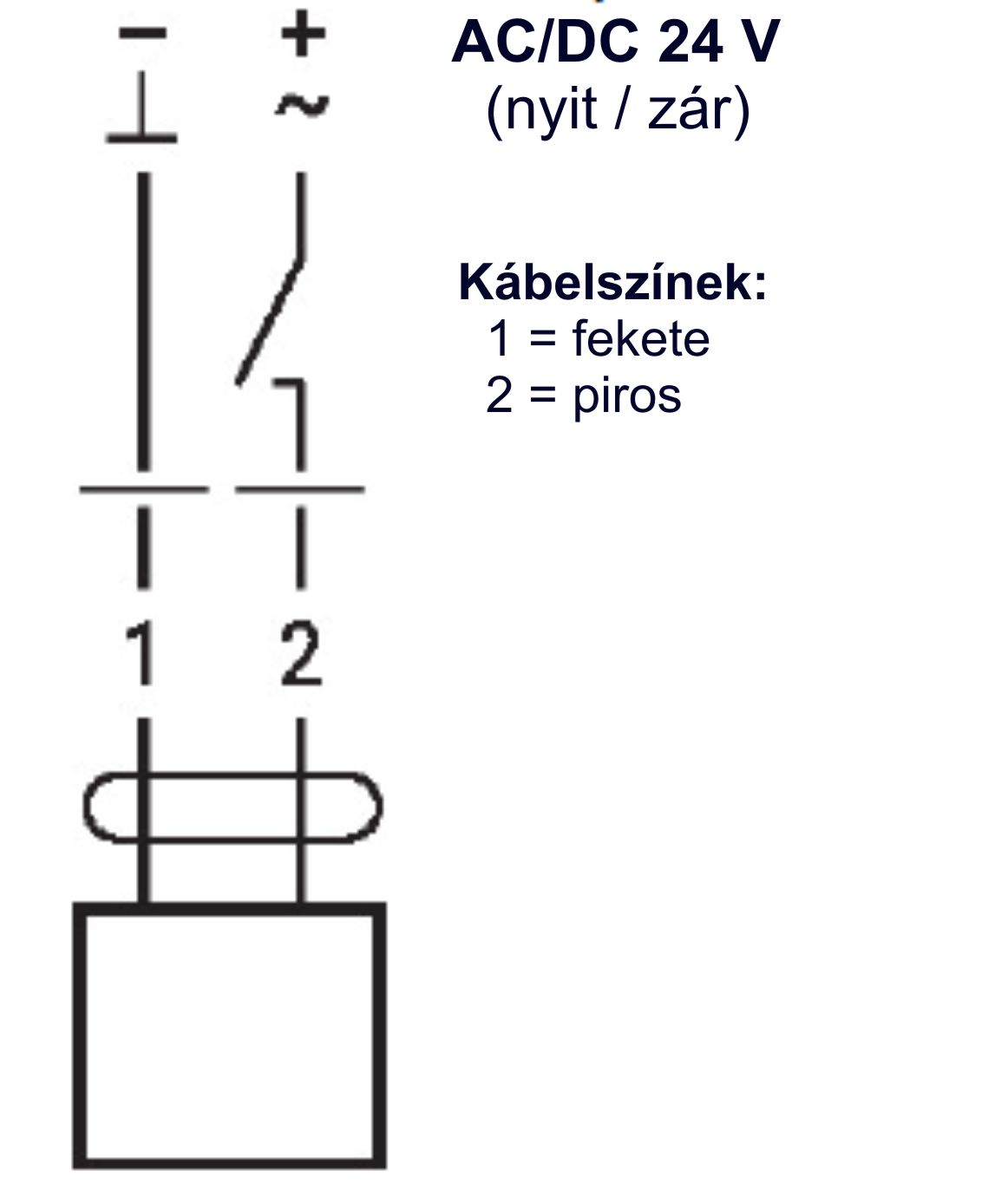

Kapcsolási vázlat (SF 24A)

Befogási tartomány
