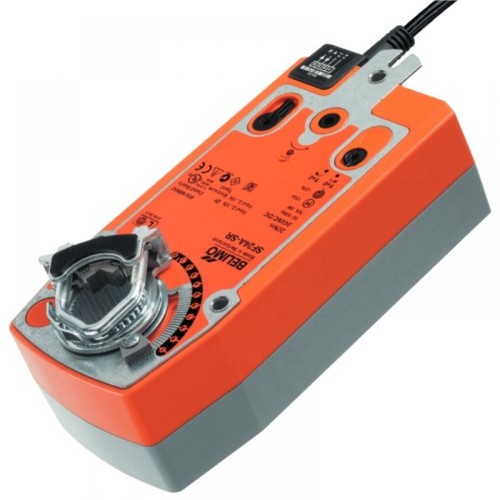

Belimo SF24A-SR rugóvisszatérítéses zsalumozgató, 24 V (20 Nm; 4 m²-ig)

Gyártmány:

• Belimo

Alkalmazási terület:

• Fagyvédelmi zsalukhoz

Műszaki jellemzők:

• Nyomaték: 20 Nm
• Névleges feszültség: 24V AC/DC
• Szabályzás: folyamatos, standard szabályzójel DC 0–10 V, pozícióvisszajelzés DC 2–10 V
• A mért feszültség lehetővé teszi a zsalu pozíciójának (0–100%) elektromos jellé alakítását, és egy ellenőrző jelet ad a többi mozgató számára

Kiegészítők:

• TRAFO D - transzformátorok 230V / 24 V AC
• SGA-24 / SGE-24 / SGF-24 - pozicionálók
• ZG-AFB - kiegészítő az SF...A zsalumozgató tengelyrögzítéséhez
• KG 8 - gömbcsukló Belimo zsalumozgatóhoz
• KH 8 - univerzális mozgatókar Belimo zsalumozgatóhoz

Műszaki adatok:

• Teljesítményfelvétel:
  • Üzemi: 5 W névleges nyomaték mellett
  • Nyugalmi állapotban: 3 W
  • Kábelméretezéshez: 7 VA
• Szabályzás:
  • Szabályzójel Y: DC 0–10 V, tipikus bemeneti impedancia 100 kΩ
  • Működési tartomány: DC 2–10 V
• Pozícióvisszajelzés (feszültségmérés): DC 2–10 V, max. 0,5 mA
• Pozíciópontosság: ±5%
• Forgásirány: megfordítható (beépítés szerint)
• Forgásirány: Y=0 V esetén: a kapcsoló helyzete 0 ill. 1
• Elfordulás szöge: max. 95°, mindkét oldalon állítható végálláskapcsolóval korlátozva
• A mozgató túlhajtása kizárt: a meghajtás automatikusan kikapcsol, amikor a végálláskapcsolót eléri
• Futásidő (motor): 150 s / 90°
• Futásidő (rugóvisszatérítés): <20 s / 90°
• Hangteljesítmény-szint: max. 40 dB
• Védettség: IP54 minden helyzetben

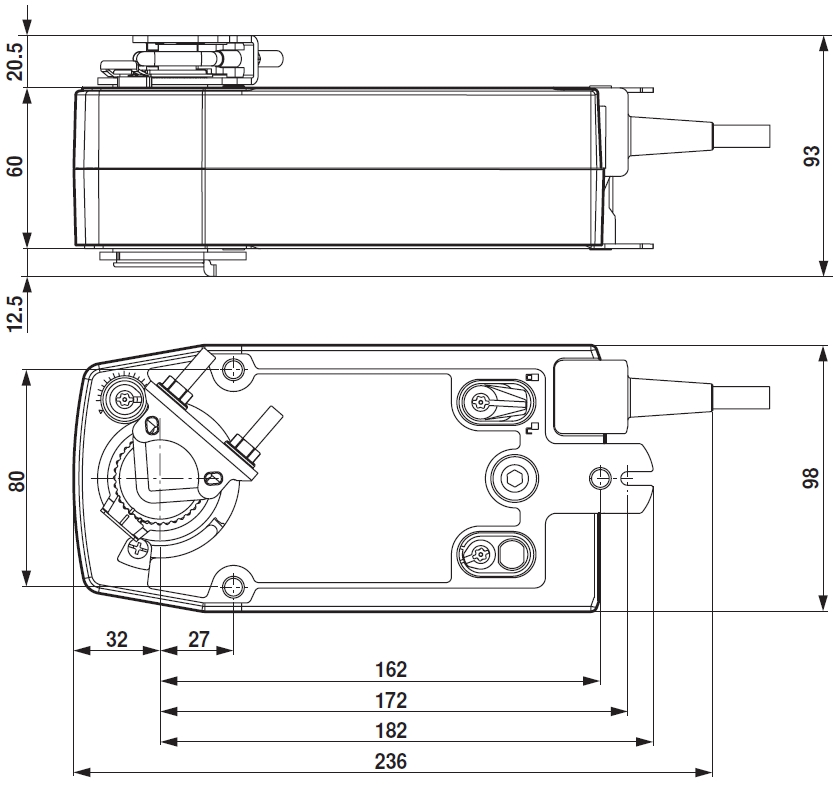

Geometriai méretek

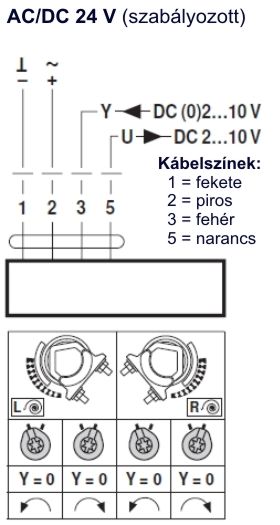

Kapcsolási vázlat

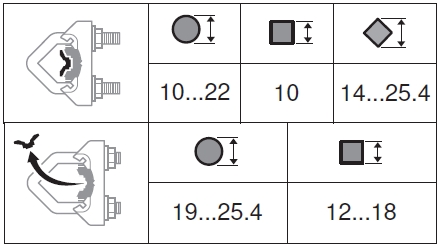

Befogási tartomány
