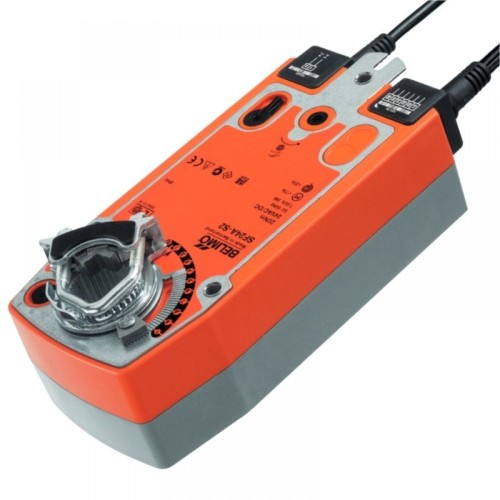

Belimo SFA-S2 rugóvisszatérítéses zsalumozgató, 24-240 V (20 Nm; 4 m²-ig)

Általános leírás a Belimo SFA és SFA-S2 típusokhoz

Gyártmány:

• Belimo

Alkalmazási terület:

• Fagyvédelmi zsalukhoz

Műszaki jellemzők:

• Nyomaték: 20 Nm
• Névleges feszültség: 24–240 V AC / 24–125 V DC
• Szabályzás: nyit/zár, rugóvisszatérítéssel
• Segédkapcsoló (SFA-S2): 2 x EPU, 1 mA … 3 (0.5) A, AC 250 V (egyik fix 10%, a másik 10…90% között állítható)

Kiegészítők (opcionális):

• ZG-AFB kiegészítők NF zsalumozgató tengelyrögzítéséhez
• KG 8 gömbcsukló Belimo zsalumozgató motorhoz
• KH 8 univerzális mozgatókar Belimo zsalumozgató motorhoz

Műszaki adatok:

• Teljesítményfelvétel:
  • Üzemi: 6,5 W a névleges nyomaték esetén
  • Nyugalmi állapotban: 3,5 W
  • Kábelméretezéshez: 18 VA
• Forgásirány: megfordítható (beépítés szerint)
• Elfordulás szöge: max. 95°, mindkét oldalon beállítható végálláskapcsolóval korlátozva
• A mozgatót nem lehet túlhajtani: automatikusan kikapcsol, ha a végálláskapcsolót elérte
• Futásidő (motor): 75 s / 90°
• Futásidő (rugóvisszatérítés): <20 s / 90°
• Hangteljesítmény-szint: max. 45 dB
• Védettség: IP54 minden helyzetben

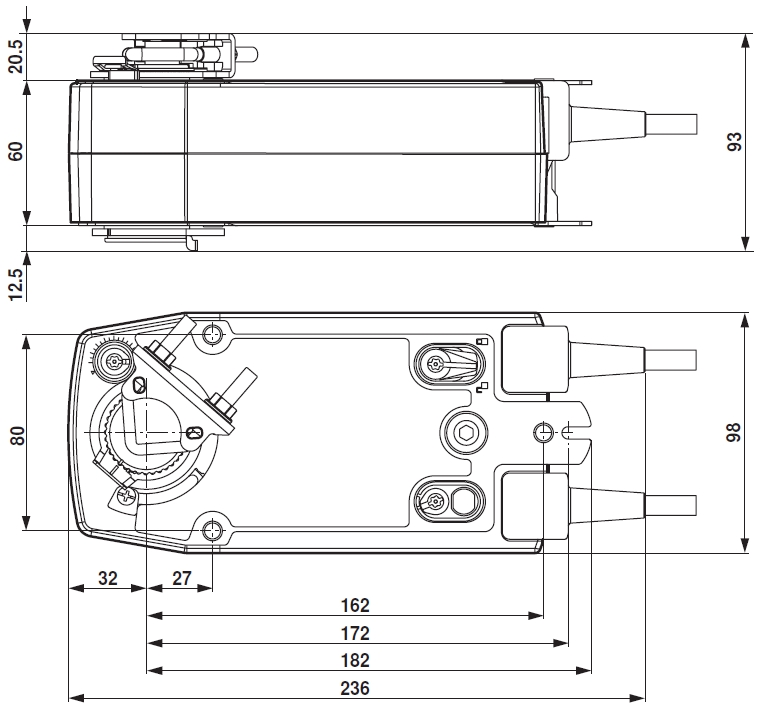

Geometriai méretek (SFA-S2)

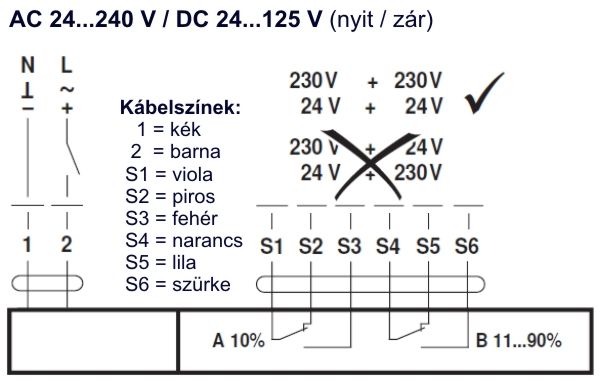

Kapcsolási vázlat (SFA-S2)

Befogási tartomány

Segédkapcsoló

Segédkapcsolók beállítása:

1. Kézi vezérlés: forgassa el a kézi hajtókart, amíg a kívánt kapcsolási pozíció be nem áll
2. Orsóbilincs: Az „A” vonal a szelepmozgató kívánt kapcsolási helyzetét jelzi a skálán
3. Rögzítse a reteszelő szerkezetet: forgassa a reteszelő kapcsolót a „Reteszelt lakat” szimbólumra
4. Segédkapcsoló: forgassa el a forgatógombot, amíg a bevágás a nyíl szimbólumra nem mutat
5. A reteszelő szerkezet kinyitása: forgassa a reteszelő kapcsolót a „Kinyitott lakat” szimbólumra, vagy oldja ki a kézi hajtókarral
6. Kábelkapcsolat-folytonosság ellenőrzése: S4 + S5 vagy S4 + S6-hez
7. Kézi felülírás: forgassa el a kézi hajtókart, amíg a kívánt kapcsolási pozíció be nem áll, és ellenőrizze, hogy a folytonosságvizsgáló jelzi-e a kapcsolási pontot
