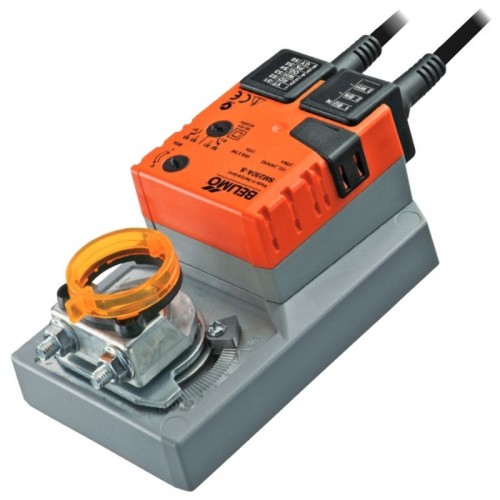

Belimo SM230A-S zsalumozgató motor, 230 V (20 Nm; 4 m²-ig)

Általános leírás a Belimo SM 24A, SM 24A-S, SM 230A és SM 230A-S típusokhoz

Gyártmány:

• Belimo

Alkalmazási terület:

• Szabályzó zsalukhoz

Műszaki jellemzők:

• Nyomaték: 20 Nm
• Névleges feszültség: SM230-A(S) 230 V AC
• Névleges feszültség: SM24-A(S) 24 V AC/DC
• Szabályzás: nyit/zár vagy 3 pontos szabályzás
• Segédkapcsoló (csak az SM...S típusoknál): 1 x SPDT, 1 mA–3 (0,5) A, AC 250 V (0–100% állítható)

Kiegészítők (opcionális):

• Segédkapcsolók - S1A vagy S2A (csak az SM...A típusokhoz)
• Tengelyhosszabbító - AV8-25

Műszaki adatok:

• Teljesítmény-felvétel:
  • Üzemi: 2,5 W névleges nyomatéknál SM 230A-(S) / 2 W névleges nyomatéknál SM 24A-(S)
  • Nyugalmi állapotban: 0,6 W SM 230A-(S) / 0,2 W SM 24A-(S)
  • Kábelméretezéshez: 6 VA SM 230A-(S) / 4 VA SM 24A-(S)
• Forgásirány: az óramutató járásával ellentétesen, 0 vagy 1
• Kézi vezérlés: a hajtómű reteszelése gombnyomásra oldható
• Elfordulás: max. 95°, a végálláskapcsolóval mindkét oldalon korlátozható
• A mozgatót nem lehet túlhajtani: automatikusan lekapcsol, amikor a végálláskapcsoló eléri a beállított pozíciót
• Futási idő: 150 s
• Hangteljesítmény-szint: maximum 45 dB
• Pozíciókijelzés: mechanikus
• Védettség: IP54 minden helyzetben

Geometriai méretek (SM 24A-S; SM 230A-S)

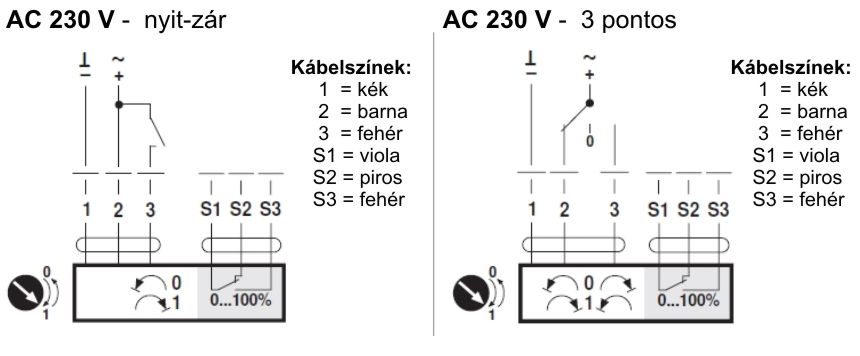

Kapcsolási vázlat (SM 230A-S)
