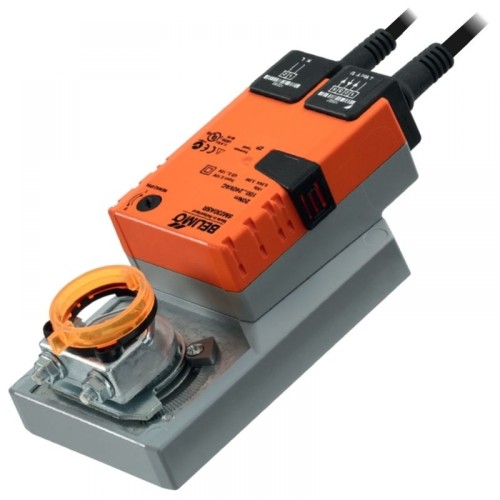

Belimo SM230ASR zsalumozgató motor, 230 V (20 Nm; 4 m²-ig)

Általános leírás a Belimo SM 24A-SR és SM 230 A-SR típusokhoz

Gyártmány:

• Belimo

Alkalmazási terület:

• Szabályzó zsalukhoz

Műszaki jellemzők:

• Nyomaték: 20 Nm
• Névleges feszültség: 230 V AC (SM230ASR)
• Névleges feszültség: 24 V AC/DC (SM24A-SR)
• Szabályzás: folyamatos, standard szabályzójel DC 0–10 V; pozíció-visszajelzés DC 2–10 V
• A mért feszültség lehetővé teszi a zsalu pozíciójának (0–100%) elektromos jellé alakítását, és ellenőrző jelet ad a többi mozgató számára

Tartozékok, kiegészítők:

• Segédkapcsolók: S1A vagy S2A
• Pozícionálók: SGA24 / SGF24
• Tengelyhosszabbítók: AV8-25
• ZG-SMA tengelyrögzítő

Műszaki adatok:

• Teljesítmény-felvétel:

             1; Üzemi: 2 W névleges nyomaték mellett SM230ASR / 2 W névleges nyomaték mellett SM24A-SR

             2; Nyugalmi állapot: 0,2 W

             3; Kábelméretezéshez: 4 VA

• Szabályzás:

             1; Szabályzójel Y: DC 0–10 V, tipikus bemeneti impedancia 100 kΩ

             2; Működési tartomány: DC 2–10 V

• Pozíció-visszajelzés (feszültségmérés): DC 2–10 V, max. 1 mA
• Pozíciópontosság: ±5%
• Forgásirány: az óramutató járásával ellentétesen, 0 / 1
• Forgásirány Y=0 V esetén: kapcsolóhelyzet 0 vagy 1
• Kézi vezérlés: a hajtómű reteszelése gombbal oldható ki
• Elfordulási szög: max. 95°, mindkét oldalon állítható végálláskapcsolóval korlátozva
• A mozgatót nem lehet túlhajtani: automatikusan lekapcsol, ha eléri a végálláskapcsolót
• Futási idő: 150 s
• Hangteljesítmény-szint: max. 45 dB
• Védettség: IP54 minden helyzetben

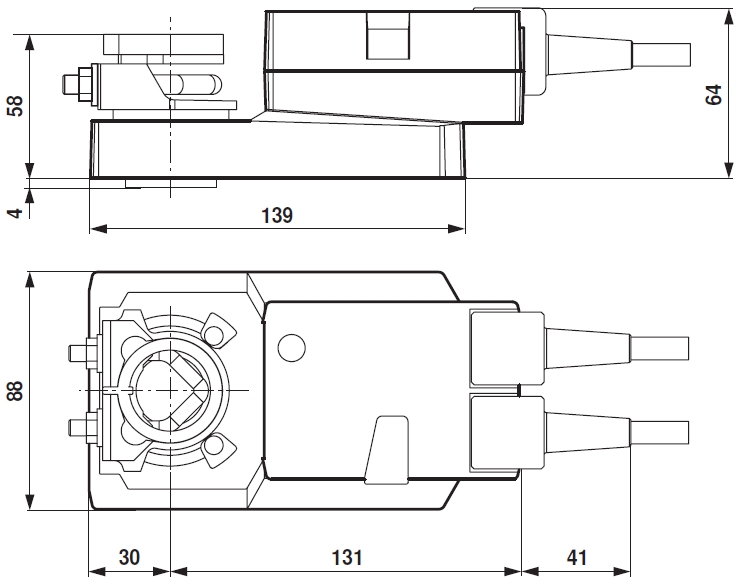

Geometriai méretek (SM230ASR)

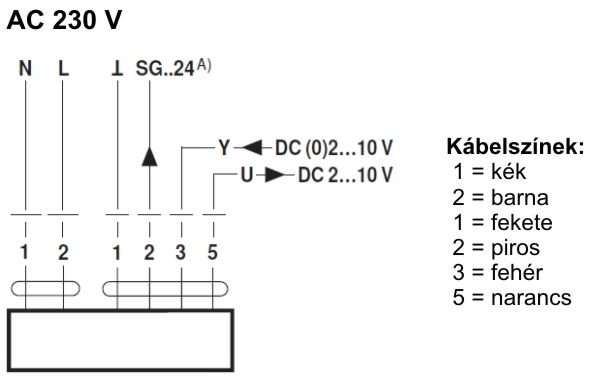

Kapcsolási vázlat (SM230ASR)
