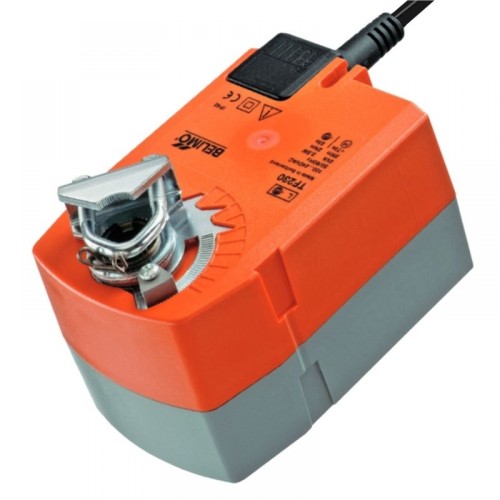

Belimo TF230 rugóvisszatérítéses zsalumozgató, 230 V (2,5 Nm; 0,5 m²-ig)

Általános leírás a Belimo TF24, TF230, TF24-S és TF230-S típusokhoz

Gyártmány:

• Belimo

Alkalmazási terület:

• Fagyvédelmi zsalukhoz

Műszaki jellemzők:

• Nyomaték: 2,5 Nm
• Névleges feszültség: 230 V AC (TF230; TF230-S)
• Névleges feszültség: 24V AC/DC (TF24; TF24-S)
• Szabályzás: nyit/zár, rugóvisszatérítéssel
• Segédkapcsoló: 1 x SPDT, 1 mA 6 (1,5) A, AC 250 V (0 és 100% között állítható, csak a TF...-S típusoknál)

Kiegészítők (opcionális):

• K6-1, rögzítő klipsz 16–20 mm átmérőjű tengelyhez

Műszaki adatok:

• Teljesítményfelvétel:

             1; Üzemi: 2,5 W a névleges nyomaték esetén

             2; Nyugalmi állapotban: 1,5 W

             3; Kábelméretezéshez: 5 VA

• Forgásirány: megfordítható (beépítés szerint)
• Elfordulás szöge: max. 95°, mindkét oldalon beállítható végálláskapcsolóval korlátozva
• A mozgatót nem lehet túlhajtani: automatikusan kikapcsol, ha a végálláskapcsolót elérte
• Futásidő (motor): <75 s / 90°
• Futásidő (rugóvisszatérítés): <25 s
• Hangteljesítmény-szint: max. 50 dB
• Védettség: IP42 minden helyzetben

Geometriai méretek (TF24; TF230)

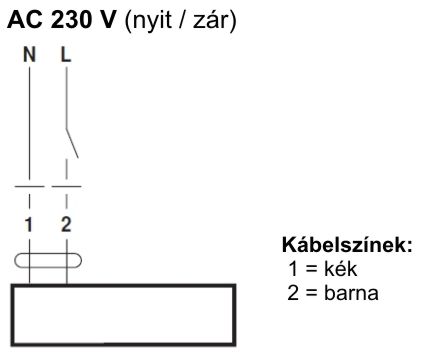

Kapcsolási vázlat (TF230)
