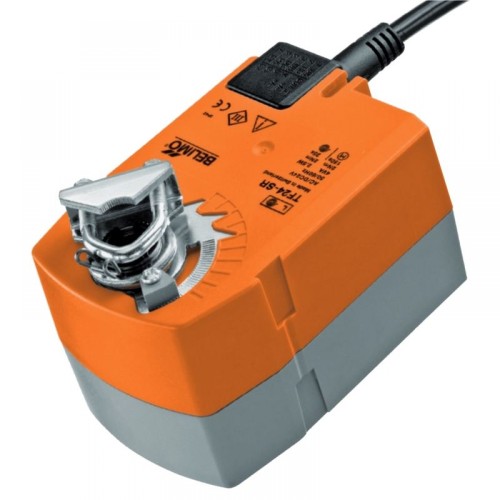

Belimo TF24-SR rugóvisszatérítéses zsalumozgató, 24 V (2,5 Nm; 0,5 m²-ig)

Gyártmány:

• Belimo

Alkalmazási terület:

• Szabályzó zsalukhoz

Műszaki jellemzők:

• Nyomaték: 2,5 Nm
• Névleges feszültség: 24V AC/DC
• Szabályzás: folyamatos; standard szabályzójel DC 0–10 V; pozícióvisszajelzés DC 2–10 V
• A mért feszültség lehetővé teszi a zsalu pozíciójának (0–100%) elektromos jellé alakítását, valamint ellenőrző jelet szolgáltat a többi mozgató számára

Kiegészítők (opcionális):

• Pozícionálók: SGA24 / SGF24
• K6-1 rögzítő klipsz 16–20 mm átmérőjű tengelyhez

Műszaki adatok:

• Teljesítményfelvétel:

             1; Üzemi: 2,5 W névleges nyomaték esetén

             2; Nyugalmi állapotban: 1 W

             3; Kábelméretezéshez: 4 VA

• Szabályzás:

             1; Szabályzójel Y: DC 0–10 V, tipikus bemeneti impedancia 100 kΩ

             2; Működési tartomány: DC 2–10 V

• Pozícióvisszajelzés (feszültségmérés): DC 2–10 V, max. 0,5 mA
• Pozíciópontosság: ±5%
• Forgásirány: megfordítható (beépítés szerint)
• Elfordulási szög: max. 95°, mindkét oldalon állítható végálláskapcsolóval korlátozva
• A mozgató túlhajtása kizárt: a motor automatikusan kikapcsol, amikor eléri a végálláskapcsolót
• Futásidő (motor): 75 s / 90°
• Futásidő (rugó visszatérítés): <25 s
• Hangteljesítmény-szint: maximum 45 dB
• Védettség: IP54 minden helyzetben

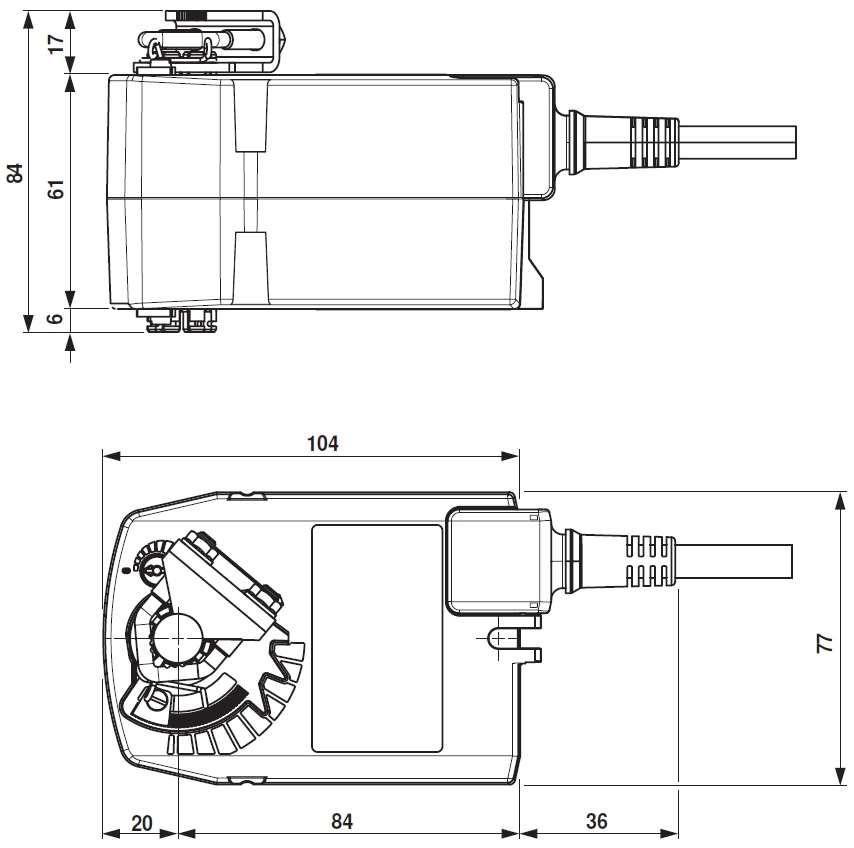

Geometriai méretek

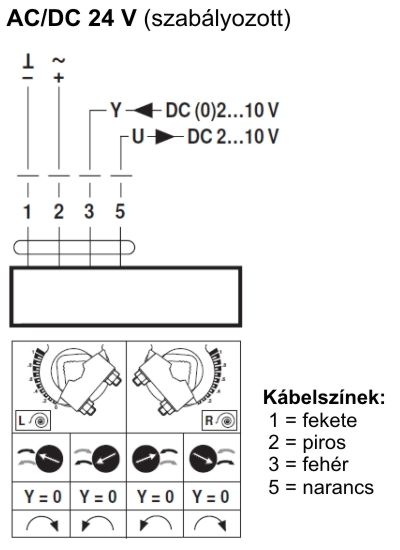

Kapcsolási vázlat
