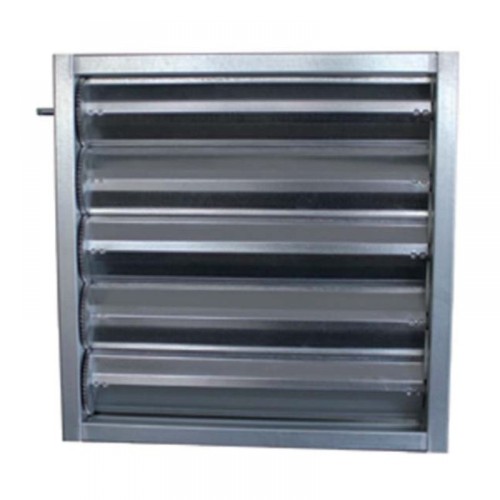

JS 250 típusú légmennyiség szabályzó zsalu 450 x 200 mm (nem légtömör)

Alkalmazási terület:

• Légmennyiség-szabályzásra szellőző és légkondicionáló rendszerekben, ahol nem követelmény a légtömörség.

Anyaga:

• Horganyzott acél zsalulevelek és keret, kör keresztmetszetű tengely.
• Mozgató fogaskerék műanyagból, igény esetén alumíniumból.
• Poliamid csapágy.
• Szín: natúr (fém színű).

Kivitel:

• Horganyzott acél alapanyagú, 100 mm széles, ellentétesen mozgó zsalulevelek; fogaskerék műanyagból vagy kérésre alumíniumból.
• 12 mm átmérőjű tengely a középső lamellára szerelve, 67 mm kilógással; a tengely vége furatos, így hosszabb tengely szükség esetén könnyen kiegészíthető tengelyhosszabbítóval (LOA 100 M, LOA 150 M vagy LOA 200 M – opcionális).
• Horganyzott acél keret (2 függőleges profil poliamid csapágyakkal és 2 vízszintes profil összecsavarozásával); a keret külső szélessége 110 mm, 30 mm széles MEZ-peremmel.
• Mérőpontok nincsenek kialakítva.
• Ha a szabályzó magassága a standard méretsor közötti érték, a felső és alsó keret távolabb kerül a középponttól (lásd metszeti ábra), emiatt a távtartók szélesebbek lesznek; ez biztosítja a legjobb mérettartást a standard szélességű zsalulevelek alkalmazásakor. Ennek következtében a szabad keresztmetszet kisebb lehet, mint a megadott L x H méret.

Beépítés:

• Négyszög keresztmetszetű légcsatornába, 30 mm-es MEZ-kerettel.
• Falba, padlóba vagy álmennyezetbe építhető.

Tartozékok, kiegészítők (opcionális):

• Kézi állítókar állásrögzítővel: MCS-250/254 (csak rendelésre).
• Vízszintes tömítés a szelepek között (csak rendelésre): (+10% felár).
• Tengelyhosszabbítók: LOA 100 M, LOA 150 M, LOA 200 M.
• Egyedi tengely (csak rendelésre).
• Négyszög keresztmetszetű tengely: 9x9 mm: SQE.
• Mozgatómotor: BELIMO (csak rendelésre).
• Vízszintesen szerelt tengelykapcsoló: HVM.
• Erősített keret (+5% felár).
• Légmennyiség-szabályzó függőleges lamellákkal (+15% felár).

Alternatív csapágyak (opcionális):

• PTFE csapágy alacsony és magas hőmérsékletű alkalmazásokhoz: TBS (-50 °C-tól +200 °C-ig).
• Sárgaréz csapágy magas hőmérsékletre: MBS (akár +250 °C-ig).
• Golyóscsapágy magas hőmérsékletre és magas nyomásra: BBS (akár +80 °C-ig és 2500 Pa-ig).

Alternatív mozgató szerkezet magas hőmérsékletű alkalmazáshoz (opcionális):

• Ellentétesen mozgó lamellák (+20% felár).
• Párhuzamosan mozgó lamellák (+20% felár).

Alternatív szerkezeti anyagok (opcionális):

• Alumínium (alapár x 3,5).
• Rozsdamentes acél (INOX304) (alapár x 5,6).
• Rozsdamentes acél (INOX316) (alapár x 6,75).
• Alumínium lamellák horganyzott acél kerettel (alapár x 1,75).

Geometriai méretek

Metszeti ábra
