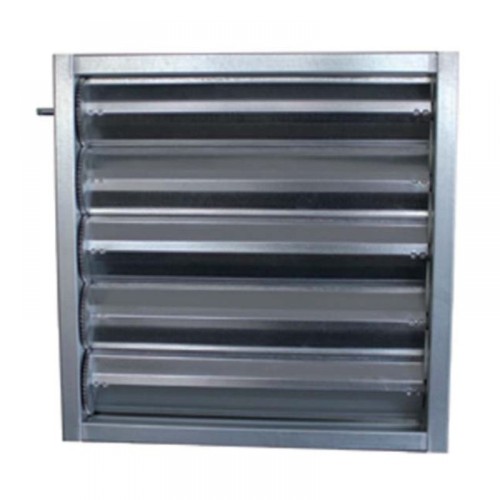

JS 250 típusú légmennyiség szabályzó zsalu 550 x 200 mm (nem légtömör)

Alkalmazási terület:

• Légmennyiség-szabályozására szellőző- és légkondicionáló rendszerekben, ahol nem követelmény a légtömörség.

Anyaga:

• Horganyzott acél zsalulevelek és keret, kör keresztmetszetű tengely.
• Mozgató fogaskerék műanyagból, igény szerint alumíniumból.
• Poliamid csapágy.
• Szín: natúr (fémes).

Kivitel:

• Horganyzott acél szerkezet, 100 mm széles, ellentétesen mozgó zsalulevelek; mozgató fogaskerék műanyagból, kérésre alumíniumból.
• 12 mm átmérőjű tengely a középső lamellához rögzítve, 67 mm kilógással és tengelyfurattal a végen, így szükség esetén könnyen csatlakoztatható tengelyhosszabbító (LOA 100 M, LOA 150 M vagy LOA 200 M – opcionális).
• Horganyzott acél keret, amely két függőleges profil poliamid csapágyazással és két vízszintes profil összecsavarozásával készül; a keret szélessége 110 mm, 30 mm széles MEZ-peremmel.
• Mérőpontok nem kerülnek kialakításra.
• Amennyiben a standard méretek közötti köztes magasságú szabályzó szükséges, a felső és alsó keret távolabb kerül a középponttól (lásd metszeti ábra), ez szélesebb távtartókat eredményez; ennek következtében a szabad keresztmetszet kisebb lesz, mint a feltüntetett L × H méret.

Beépítés:

• Négyszög keresztmetszetű légcsatornába, 30 mm-es MEZ-kerettel.
• Falba, padlóba vagy álmennyezetbe építhető.

Tartozékok, kiegészítők (opcionális):

• Kézi állítókar állásrögzítővel: MCS-250/254 (csak rendelésre).
• Vízszintes tömítés a zsaluk között (csak rendelésre): +10% felár.
• Tengelyhosszabbítók: LOA 100 M, LOA 150 M, LOA 200 M.
• Egyedi tengely (csak rendelésre).
• Négyszög keresztmetszetű tengely: 9×9 mm (SQE).
• Mozgató motor: BELIMO (csak rendelésre).
• Vízszintesen szerelt tengelykapcsoló: HVM.
• Erősített keret: +5% felár.
• Légmennyiség-szabályzó függőleges lamellákkal: +15% felár.

Alternatív csapágyak (opcionális):

• PTFE csapágy alacsony és magas hőmérséklethez: TBS (–50 °C-tól +200 °C-ig).
• Sárgaréz csapágy magas hőmérséklethez: MBS (akár +250 °C-ig).
• Golyóscsapágy magas hőmérsékletre és magas nyomásra: BBS (akár +80 °C-ig és 2500 Pa-ig).

Alternatív mozgató szerkezet magas hőmérsékletű alkalmazáshoz (opcionális):

• Ellentétesen mozgó lamellák: +20% felár.
• Párhuzamosan mozgó lamellák: +20% felár.

Alternatív szerkezeti anyagok (opcionális):

• Alumínium: alapár × 3,5.
• Rozsdamentes acél (INOX304): alapár × 5,6.
• Rozsdamentes acél (INOX316): alapár × 6,75.
• Alumínium lamellák horganyzott acél kerettel: alapár × 1,75.

Geometriai méretek

Metszeti ábra
