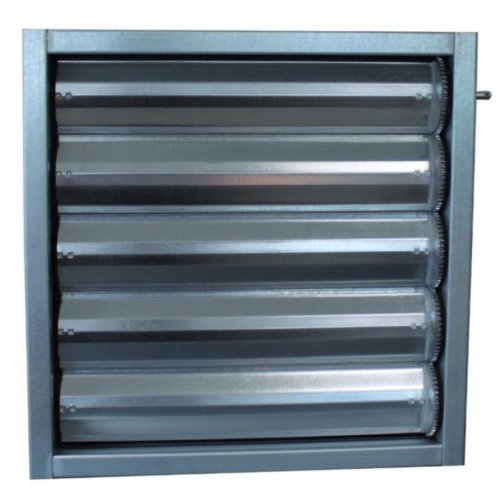

JL254 típusú légmennyiség szabályzó zsalu 700 x 350 mm (légtömör)

Alkalmazási terület:

• Légmennyiség szabályozására szellőző- és légkondicionáló rendszerekben, ahol légtömör zárás szükséges.

Anyaga:

• Horganyzott acél zsalulevelek és keret, kör keresztmetszetű tengely.
• Mozgató fogaskerék műanyagból, vagy kérésre alumíniumból.
• Légtömör tömítés a lamellák és a fogaskerekek között.
• Poliamid csapágy.
• Szín: natúr (fém színű).

Kivitel:

• Horganyzott acélból készült, 100 mm széles, ellentétesen mozgó zsalulevelek; fogaskerekek műanyagból, vagy kérésre alumíniumból.
• Légtömör tömítés a lamellák és a fogaskerék között, DIN EN 1751-4 szabványnak megfelelő minősítéssel.
• A középső lamellához rögzített, 12 mm átmérőjű tengely 67 mm kilógással; a tengely vége furattal ellátott, így szükség esetén könnyen bővíthető tengelyhosszabbítóval (LOA 100 M, LOA 150 M vagy LOA 200 M – opcionális).
• Horganyzott acél keret: két függőleges profil poliamid csapágyakkal és két vízszintes profil összecsavarozásával; keretszélesség 110 mm, 30 mm széles MEZ-peremmel.
• Mérőpontok nem kerülnek kialakításra.
• Amennyiben a kívánt magasság a standard méretsoron belüli köztes érték, a felső és alsó keret a középponttól távolabb helyezkedik el (lásd metszeti ábra). Ennek következtében a távtartók szélesebbek lesznek, és a szabad keresztmetszet kisebb lehet, mint a megadott L × H méret, a standard lamellaszélesség megtartása érdekében.

Beépítés:

• Négyszög keresztmetszetű légcsatornába, 30 mm-es MEZ-kerettel.
• Falra, padlóra vagy álmennyezetbe építhető.

Tartozékok, kiegészítők (opcionális):

• Kézi állítókar állásrögzítővel: MCS-250/254 (csak rendelésre).
• Légtömör szilikon tömítés magas hőmérsékletű alkalmazáshoz, 250 °C-ig (+10% felár).
• Tengelyhosszabbítók: LOA 100 M, LOA 150 M, LOA 200 M.
• Különleges tengely (csak rendelésre).
• Négyszög keresztmetszetű tengely: 9×9 mm-es SQE.
• Mozgató motor: BELIMO (csak rendelésre).
• Vízszintesen szerelt tengelykapcsoló: HVM.
• Erősített keret (+5% felár).
• Légmennyiség-szabályzó függőleges lamellákkal (+15% felár).

Alternatív csapágyak (opcionális):

• PTFE csapágy alacsony és magas hőmérsékletű alkalmazásokhoz: TBS (–50 °C-tól +200 °C-ig).
• Sárgaréz csapágy magas hőmérsékletre: MBS (250 °C-ig).
• Golyóscsapágy magas hőmérsékletre és magas nyomásra: BBS (80 °C-ig és 2500 Pa-ig).

Alternatív mozgató szerkezet magas hőmérsékletű alkalmazáshoz (opcionális):

• Ellentétesen mozgó lamellák (+20% felár).
• Párhuzamosan mozgó lamellák (+20% felár).

Alternatív szerkezeti anyagok (opcionális):

• Alumínium (alapár × 3,5).
• Rozsdamentes acél (INOX304) (alapár × 5,6).
• Rozsdamentes acél (INOX316) (alapár × 6,75).
• Alumínium lamellák horganyzott acél kerettel (alapár × 1,75).

Geometriai méretek

Metszeti ábra
