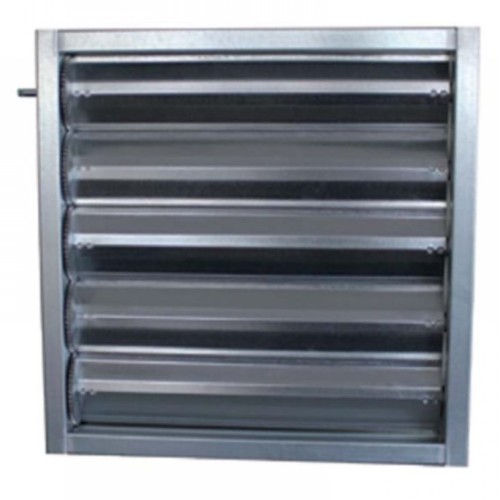

JS 250 típusú légmennyiség szabályzó zsalu 250 x 300 mm (nem légtömör)

Alkalmazási terület:

• Légmennyiség-szabályozás szellőző- és klimatizáló rendszerekben, ahol nem követelmény a légtömör kivitel

Anyaga:

• Horganyzott acél zsalulevelek és keret, kör keresztmetszetű tengely
• Mozgató fogaskerék műanyagból, kérésre alumíniumból
• Poliamid csapágy
• Szín: natúr (fém színű)

Kivitel:

• Horganyzott acél alapanyagú, 100 mm széles, ellentétesen mozgó zsalulevelek, műanyag vagy rendelésre alumínium fogaskerekkel
• 12 mm átmérőjű tengely a középső lamellára szerelve, 67 mm kilógással, a tengely végén furattal a könnyű tengelyhosszabbítás érdekében (opcionális LOA 100 M, LOA 150 M vagy LOA 200 M)
• Horganyzott acél keret (két függőleges profil poliamid csapágyakkal és két vízszintes profil összecsavarozva), a keret szélessége 110 mm, 30 mm széles MEZ-peremmel
• Mérőpontok nem kerülnek kialakításra
• Ha a kívánt magasság a standard méretsor közé esik, a felső és alsó keretet távolabb helyezzük a középponttól (lásd metszeti ábra), így a távtartók szélesebbek lesznek, de a szabályzó a standard szélességű zsalulevelek miatt biztosítja a legmegfelelőbb mérettartást. Ennek következtében a szabad keresztmetszet kisebb lehet, mint a megadott L x H méret

Beépítés:

• Négyszög keresztmetszetű légcsatornába, 30 mm-es MEZ-kerettel
• Falra, padlóra vagy álmennyezetbe építhető

Tartozékok, kiegészítők (opcionális):

• Kézi állítókar állásrögzítővel: MCS-250/254 (csak rendelésre)
• Vízszintes tömítés a szelepek között (csak rendelésre): (+10% felár)
• Tengelyhosszabbító: LOA 100 M, LOA 150 M, LOA 200 M
• Egyedi tengely (csak rendelésre)
• Négyszög keresztmetszetű tengely: 9×9 mm-es: SQE
• Mozgató motor: BELIMO (csak rendelésre)
• Vízszintesen szerelt tengelykapcsoló: HVM
• Erősített keret (+5% felár)
• Légmennyiség-szabályzó függőleges lamellákkal (+15% felár)

Alternatív csapágyak (opcionális):

• PTFE csapágy alacsony és magas hőmérsékletű alkalmazásokhoz: TBS (-50 °C-tól +200 °C-ig)
• Sárgaréz csapágy magas hőmérsékletre: MBS (akár +250 °C-ig)
• Golyóscsapágy magas hőmérsékletre és magas nyomásra: BBS (akár +80 °C-ig és 2500 Pa-ig)

Alternatív mozgató szerkezet magas hőmérsékletű alkalmazáshoz (opcionális):

• Ellentétesen mozgó lamellák (+20% felár)
• Párhuzamosan mozgó lamellák (+20% felár)

Alternatív szerkezeti anyagok (opcionális):

• Alumínium (alapár × 3,5)
• Rozsdamentes acél (INOX304) (alapár × 5,6)
• Rozsdamentes acél (INOX316) (alapár × 6,75)
• Alumínium lamellák horganyzott acél kerettel (alapár × 1,75)

Geometriai méretek

Metszeti ábra
