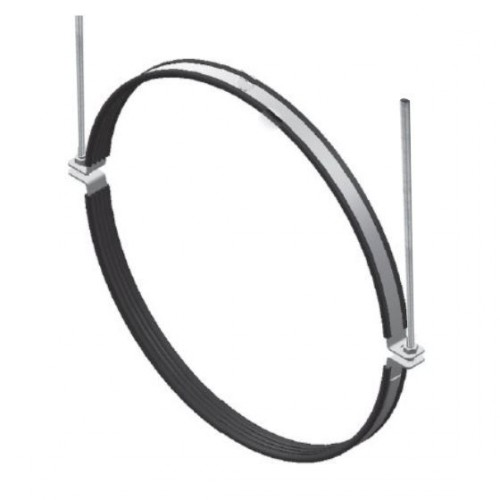

Légtechnikai gumis csőbilincs DN 1000 mm kétpontos felfüggesztéssel (OBMC)
4 098 Ft /darab
Nettó ár: 3 227 Ft /darab
- Szállítási idő: 4 - 10 munkanap
- Cikkszám: C010108000A00
Szállítási idő: 4 - 10 munkanap
Alkalmazási terület:
- Kör keresztmetszetű, merev falú légcsatornák függesztésére alkalmas.
- OBMC típusú csőbilincs a rezgések és zajok csillapítására.
- NA 80 és NA 400 mm közötti méretek esetén a bilincs két fél darabját az oldalsó M6-os csavarok fogják össze; a felső részben található M8/M10 furat szolgál a függesztőpont rögzítésére.
Kivitel:
- Melegen hengerelt, horganyzott acél kivitel.
- Maximális teherbírás: 500 kg.
- A csőbilincsek maximális terhelhetősége: 4,90 kN.
- Zajvédelem: megfelel a DIN 4109 előírásainak.
- Anyagszélesség (átmérő: 80–400 mm között): 20×1,8 mm.
- Anyagvastagság: 80–400 mm között 1,8 mm; 450 mm-től felfelé 2,3 mm.
- A gumitömítés üzemi hőmérséklet-tartománya: -40 °C és +120 °C között.
- A gumitömítés keménysége: HS 60° ±3°.
Felfogatási módok:
- Az OBMC légtechnikai csőbilincsek felfogatása az átmérőtől függően kétféleképpen történik:
- NA 80–400 mm közötti méretek esetén a két fél (alsó/felső) bilincset a két oldalon található 1-1 db M6-os csavarral fogatjuk össze; a bilincs felfüggesztése a felső bilincs-félen lévő kombinált (M8/M10) furatba rögzített megfelelő hosszúságú menetes szárral történik (a menetes szár NEM a bilincs tartozéka!).
- NA 450–1250 mm között kétpontos felfüggesztést kell alkalmazni; ilyenkor a bilincs mindkét oldalán M10-es menetes szár használata szükséges (a menetes szár NEM a bilincs tartozéka!).
Geometriai méretek
