REF500-4 EVO-A négyszög keresztmetszetű kézi tűzcsappantyú, olvadóbiztosítékkal, 120 perc tűzállósággal

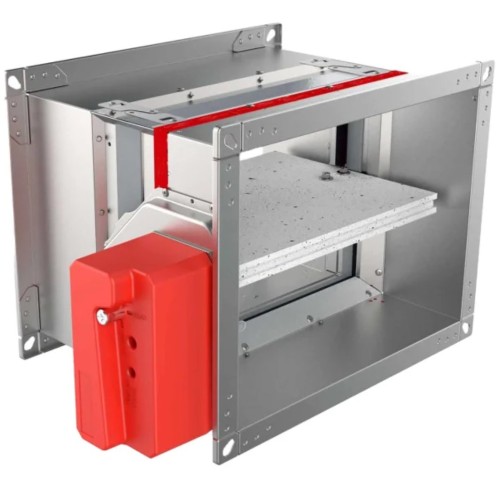

REF500-4 EVO-A négyszög keresztmetszetű kézi tűzcsappantyúk, olvadóbiztosítékkal, 120 perc tűzállósággal - MINTA

Kézi állítókar mozgatószerkezettel felszerelt, négyszög keresztmetszetű tűzvédelmi csappantyú, M30-as kerettel, akár 120 perces tűzállósággal, 72°C-os olvadóbetéttel, max. 50°C-os üzemi hőmérsékletre. Mérettartomány: 100x200 mm-től 1500x800 mm-ig, 50 mm-es lépcsőkben. Mivel a mérettartomány közel 370 méretvariációt ad ki, ezért meg kell adnia a terv szerint szükséges méretet és arról e-mailban árajánlatot küldünk.

- Írjon véleményt!

Egyedi árképzésű termék

Szállítási idő: 3 - 5 hét
Gyártó: MINTA TERMÉK
Cikkszám: E0107023MINTA

Mennyiség

darab Kosárba teszem

Kívánságlistára

Szállítási idő: 3 - 5 hét

Ez a termék sem a mi raktárunkban, sem a beszállítóinknál nincs készleten, így kifejezetten az Ön megrendelésére gyártatjuk le, illetve szerezzük be. Átlagos szállítási ideje 3 - 5 hét (Az átlagos szállítási idő az az időtartam, amennyi alatt a termék az ügyfeleink megrendelésétől, illetve az általuk kifizetett vételár beérkezésétől számítva, hozzánk általában megérkezik). Ha ilyen terméket rendel, az általunk vállalt szállítási határidőt egy e-mailben pontosítjuk. Amennyiben az ebben vállalt szállítási határidő több, mint az itt, a webshopban eredetileg kiközölt 3 - 5 hét, Ön a megrendelését 1 napon belül, egy válasz e-mailben minden további következmény nélkül lemondhatja. Előreutalással megrendelhető termék (Önnek szerezzük be)!

Termék leírás
Értékelések

Négyszög keresztmetszetű tűzvédelmi csappantyú, tűzszakasz határra légtechnikai, szellőző rendszerekben a tűz továbbterjedésének megakadályozásához, 120 perces tűzállósággal. Abban az esetben, ha levegő hőmérséklete 72°C fölé ér, az olvadóbiztosíték szétold és a csappantyú lezárja tűz útját. A csappantyú lezárása után egy hőre táguló, tűzálló anyag un. "palusol" habosodik fel, mely teljes mértékben légtömör és tűzálló tömítést hoz létre, megakadályozva a füst és a tűz tovább terjedését. A minimális nyomásveszteség garantált a vékony csappantyú lapnak, a csappantyú lappal egy vonalban lévő olvadó biztosítéknak és a házon kívül elhelyezett erőátvitelnek köszönhetően.

Kivitel

Horganyzott acéllemezes ház
25 mm vastag csappantyúlap acélból, speciális szigetelőanyaggal borítva
A csappantyú lap tengelye és a tolórúd rozsdamentes acélból, a csapágyak sárgarézből, a tömítések poliuretánból és elasztomerből
M30-as kerettel
Mérettartomány: 100x200 mm-től 1500x800 mm-ig
Légszállítási-tartomány 45.000 m³/h-ig (1500x800 mm)
1.000 Pa-ig terjedő nyomáskülönbség-tartományig
A zárt állású lapát légszivárgása 3. osztályú az EN 1751 szabvány szerint.
A burkolat légszivárgása C osztályú az EN 1751 szabvány szerint (500 Pa nyomáson tesztelve)
72°C-osolvadó biztosítékkal
A tűzvédelmi csappantyú felszerelhető meleglevegős szellőztető rendszerek esetén 95°C-os kioldási biztosítékkal
Kézi működtetésű mozgató egységgel
Az állítókar egyszerűen eltávolítható a olvadóbiztosíték cseréjéhez

Beépítés

30-as MEZ-kerettel rendelkező négyszög keresztmetszetű légcsatornába, két idom közé
Vízszintes vagy függőleges helyzetben lévő lapáttengellyel is beépíthető
Beton falba, födémben vagy könnyűszerkezetes falba
A beépítésnek meg kell felelnie a tanúsítás során elvégzett vizsgálatoknak
Kerülni kell, hogy a mozgó lapátok a csatlakoztatott légcsatornák/idomok által akadályozva legyenek
A légzárási osztály abban az esetben marad meg, ha a csappantyú beépítése a műszaki kézikönyvnek megfelelően történik
Üzemi hőmérséklet: -20°C és +50°C között
Kizárólag beltéri telepítésre

Letölthető műszaki adatlap

Letölthető kiválasztási jelleggörbe

A terv szerint szükséges tűzcsappantyú paramétereit IDE KATTINTVA tudja elküldeni.
