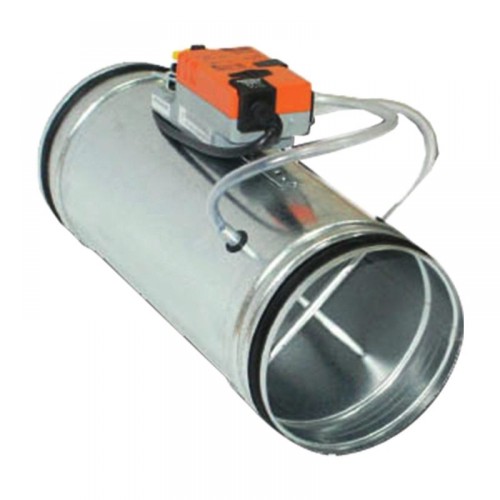

VAV-KC 200 motoros mozgatású, szigeteletlen házas légmennyiség szabályzó (NA200; 24V)

A termék stabil, pontos légmennyiség-szabályozást biztosít VAV rendszerekben, motoros mozgatással és beépített mérőegységgel. Alkalmas befúvó és elszívó ágainak szabályozására, légzáró zsaluval és 24 V-os meghajtóval (AC 24 V 50/60 Hz vagy DC 24 V, Belimo). A készülékház nem szigetelt, ezért hőszigetelést igénylő alkalmazásoknál külön megoldás szükséges. További részletek a következő műszaki leírásban találhatók.

Alkalmazási terület:

• A légtechnikai csővezetékbe építhető
• Állandó légsebesség tartására vagy változó légszállítás esetén alkalmazható mind elszívó, mind befúvó rendszereknél

Műszaki adatok:

• Nyomaték: 5 Nm (LMV-D3-MP) / 10 Nm (NMV-D3-MP)
• Elforgási szög: 95°, állítható, mechanikus ütközőkkel vagy elektronikus határolással

Vezérlés:

• Érzékelő típusa: Belimo D3 dinamikus válaszjellel
• Érzékelési tartomány: 0 ... 600 Pa
• Tulajdonság: egyedi érzékelő
• Működési nyomás: ±3000 Pa
• Működési tartomány: 0 ... +50 °C / 5 ... 95 % r.h., kondenzáció nem lehetséges

Működési tartomány:

• Névleges légszállítás - Vnom (az ügyfél igényétől függ)
• ΔP @ Vnom (nyomáskülönbség Vnom-nál): 50 ... 450 Pa
• Maximális légszállítás - Vmax: 20 ... 100 % Vnom
• Minimális légszállítás - Vmin: 0 ... 100 % Vmax-ig
• Közepes légszállítás - Vmid: a Vmin–Vmax tartomány 50 %-a

Hagyományos vezérlőjel VAV alkalmazáshoz:

• Referencia jel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω-os ellenállással), min. 100 kΩ beépített terhelés
• DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω-os ellenállással), min. 100 kΩ beépített terhelés
• Folyamatos vezérlés: DC 0 ... 10 V, min. 100 kΩ beépített terhelés
• Folyamatos vezérlés: DC 0 ... 10 V

VAV működési mód Y bemeneti referencia jelhez (3 csatlakozás):

• Referencia jel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω-os ellenállással), min. 100 kΩ beépített terhelés
• DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω-os ellenállással), min. 100 kΩ beépített terhelés
• Folyamatos: DC 0 ... 10 V, min. 100 kΩ beépített terhelés

Működési mód aktuális U5 értékjelhez (5 csatlakozás):

• DC 2 ... 10 V, max. 0,5 mA
• DC 0 ... 10 V, max. 0,5 mA
• Folyamatos: légmennyiség, zsaluállás vagy nyomáskülönbség kijelzés, max. 0,5 mA

CAV működési mód (állandó légmennyiség):

• ZÁRT / Vmin / (Vmid*) / Vmax / NYITOTT* (*csak AC 24 V tápellátás esetén)

Elektromos betáplálás és vezeték:

• Elektromos betáp: AC 24 V 50/60 Hz vagy DC 24 V
• Kábel: LMV / NMV - 4 VA / 5 VA (Imax 8 A @ 5 ms)
• Kábel méret: 4 x 0,75 mm²
• Teljesítményfelvétel: LMV / NMV - 2 W / 3 W
• Védelmi osztály: III. (extra alacsony feszültség)
• Elektromágneses kompatibilitás: CE, 89/336/EEC szerint
• Üzemelési hőmérséklet: 0 … +50 °C
• Üzemelési páratartalom: 5 … 95 % r.h., kondenzáció nem lehetséges (60730-1 szerint)

Geometriai méretek +

légszállítási- és súly adatok

Elhelyezési vázlat
