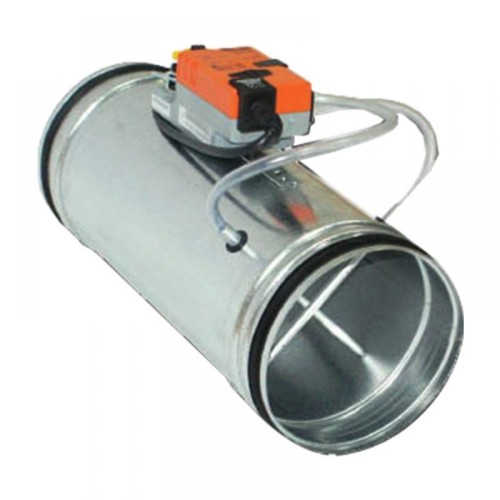

VAV-KC 250 motoros mozgatású, szigeteletlen házas légmennyiség szabályzó (NA250; 24V)

Alkalmazási terület:

• A légtechnikai csővezetékbe illeszthető.
• Alkalmas állandó légsebesség tartására, illetve változó térfogatáramú rendszerek szabályozására befúvó és elszívó rendszereknél.

Műszaki adatok:

• Nyomaték: 5 Nm (LMV-D3-MP) / 10 Nm (NMV-D3-MP).
• Elfordulási szög: 95°, állítható mechanikus ütközőkkel vagy elektronikus határolással.

Vezérlés:

• Érzékelő: Belimo D3 dinamikus válaszjellel.
• Érzékelési tartomány: 0 ... 600 Pa.
• Tulajdonság: egyedi érzékelő egység.
• Működési nyomás: ±3000 Pa.
• Működési tartomány: 0 ... +50 °C / 5 ... 95% r.h., kondenzáció nem megengedett.

Működési tartomány:

• Névleges légszállítás – Vnom (az ügyfél igénye szerint meghatározott).
• ΔP @ Vnom (nyomáskülönbség Vnom-nál): 50 ... 450 Pa.
• Maximális légszállítás – Vmax: 20 ... 100% Vnom.
• Minimális légszállítás – Vmin: 0 ... 100% Vmax-ig.
• Közepes légszállítás – Vmid: a Vmin és Vmax közötti tartomány 50%-a.

Hagyományos vezérlőjel VAV alkalmazáshoz:

• Referenciajel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω-os terheléssel), beépített minimum 100 kΩ ellenállással.
• DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω-os terheléssel), beépített minimum 100 kΩ ellenállással.
• Folyamatos vezérlés: DC 0 ... 10 V, beépített minimum 100 kΩ ellenállással.
• Folyamatos jelként alkalmazható: DC 0 ... 10 V.

VAV működési mód Y bemeneti referenciajelhez (3 csatlakozás):

• Referenciajel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω-os terheléssel), beépített minimum 100 kΩ ellenállással.
• DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω-os terheléssel), beépített minimum 100 kΩ ellenállással.
• Folyamatos vezérlés: DC 0 ... 10 V, beépített minimum 100 kΩ ellenállással.

Működési mód aktuális U5 értékjelhez (5 csatlakozás):

• DC 2 ... 10 V, max. 0,5 mA.
• DC 0 ... 10 V, max. 0,5 mA.
• Folyamatos: légmennyiség, zsaluállás vagy nyomáskülönbség kimenet, max. 0,5 mA.

CAV működési mód (állandó légmennyiség):

• ZÁRT / Vmin / (Vmid*) / Vmax / NYITOTT* (*csak AC 24 V tápellátás esetén).

Elektromos táplálás és vezeték:

• Táplálás: AC 24 V 50/60 Hz vagy DC 24 V.
• Kábel: LMV / NMV – 4 VA / 5 VA (Imax 8 A @ 5 ms).
• Kábel keresztmetszet: 4 x 0,75 mm².
• Teljesítményfelvétel: LMV / NMV – 2 W / 3 W.
• Védelmi osztály: III. (extra alacsony feszültség).
• Elektromágneses kompatibilitás: CE, 89/336/EEC szerint.
• Üzemhőmérséklet: 0 … +50 °C.
• Üzemeltethető páratartalom: 5 … 95% r.h., kondenzáció nem megengedett (60730-1 szerint).

Geometriai méretek +

légszállítási- és súly adatok

Elhelyezési vázlat
