VAV-KC 355 motoros mozgatású, szigeteletlen házas légmennyiség szabályzó (NA355)

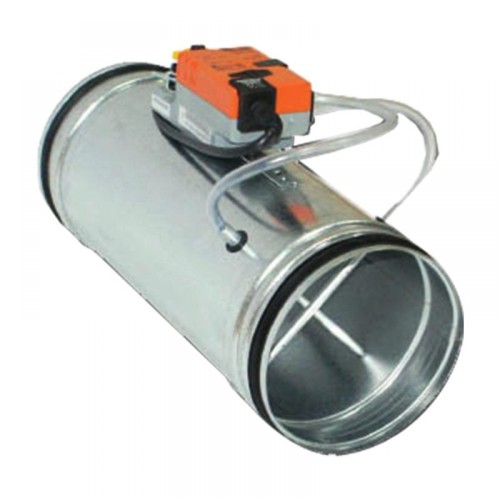

VAV-KC 355 motoros mozgatású, szigeteletlen házas légmennyiség szabályzó (NA355; 24V)

Változtatható térfogatáramú légmennyiség szabályzó befúvó és elszívó rendszerekhez. A szabályzó zsalu légtömör. Motoros mozgatással, mérő egységgel és beépített nyomáskapcsolóval felszerelt. 24 Voltos meghajtómotorral (AC 24V 50/60 Hz vagy DC 24V - Belimo típus), a készülékház nem szigetelt.

- Írjon véleményt!

203 339 Ft /darab

Nettó ár: 160 109 Ft /darab

Szállítási idő: 3 - 5 hét
Gyártó: CAIROX 26.04
Cikkszám: B050402000355

Mennyiség

darab Kosárba teszem

Kívánságlistára

Szállítási idő: 3 - 5 hét

Ez a termék sem a mi raktárunkban, sem a beszállítóinknál nincs készleten, így kifejezetten az Ön megrendelésére gyártatjuk le, illetve szerezzük be. Átlagos szállítási ideje 3 - 5 hét (Az átlagos szállítási idő az az időtartam, amennyi alatt a termék az ügyfeleink megrendelésétől, illetve az általuk kifizetett vételár beérkezésétől számítva, hozzánk általában megérkezik). Ha ilyen terméket rendel, az általunk vállalt szállítási határidőt egy e-mailben pontosítjuk. Amennyiben az ebben vállalt szállítási határidő több, mint az itt, a webshopban eredetileg kiközölt 3 - 5 hét, Ön a megrendelését 1 napon belül, egy válasz e-mailben minden további következmény nélkül lemondhatja. Előreutalással megrendelhető termék (Önnek szerezzük be)!

Termék leírás
Értékelések

Alkalmazási terület:

A légtechnikai csővezetékbe építhető.
Állandó légsebesség tartására, illetve változó légszállítás esetén alkalmazható elszívó és befúvó rendszereknél.

Műszaki adatok:

Nyomaték: 5 Nm (LMV-D3-MP) / 10 Nm (NMV-D3-MP).
Elforgási szög: 95°, állítható mechanikus ütközőkkel vagy elektronikus határolással.

Vezérlés:

Érzékelő típus: Belimo D3, dinamikus válaszjellel.
Érzékelési tartomány: 0 ... 600 Pa.
Tulajdonság: egyedi érzékelő.
Működési nyomás: ±3000 Pa.
Működési tartomány: 0 ... +50 °C / 5 ... 95% r.h., kondenzáció nem megengedett.

Működési tartomány:

Névleges légszállítás – Vnom (az ügyfél igénye szerint).
ΔP @ Vnom (nyomáskülönbség Vnom-nál): 50 ... 450 Pa.
Maximális légszállítás – Vmax: 20 ... 100% Vnom.
Minimális légszállítás – Vmin: 0 ... 100% Vmax-ig.
Közepes légszállítás – Vmid: a Vmin és Vmax közötti tartomány 50%-a.

Hagyományos vezérlőjel VAV alkalmazáshoz:

Referenciajel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω-os ellenállással), beépített ellenállás min. 100 kΩ.
DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω-os ellenállással), beépített ellenállás min. 100 kΩ.
Folyamatos vezérlés: DC 0 ... 10 V, beépített ellenállás min. 100 kΩ.
Folyamatos jelként alkalmazható: DC 0 ... 10 V.

VAV működési mód Y bemeneti referenciajelhez (3 csatlakozás):

Referenciajel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω-os ellenállással), beépített ellenállás min. 100 kΩ.
DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω-os ellenállással), beépített ellenállás min. 100 kΩ.
Folyamatos vezérlés: DC 0 ... 10 V, beépített ellenállás min. 100 kΩ.

Működési mód aktuális U5 értékjelhez (5 csatlakozás):

DC 2 ... 10 V, max. 0,5 mA.
DC 0 ... 10 V, max. 0,5 mA.
Folyamatos: légmennyiség, zsaluállás vagy nyomáskülönbség jelzése, max. 0,5 mA.

CAV működési mód (állandó légmennyiség):

ZÁRT / Vmin / (Vmid*) / Vmax / NYITOTT* (*csak AC 24 V táp esetén).

Elektromos betáplálás és vezeték:

Elektromos betáp: AC 24 V 50/60 Hz vagy DC 24 V.
Kábel: LMV / NMV - 4 VA / 5 VA (Imax 8 A @ 5 ms).
Kábel méret: 4 x 0,75 mm².
Teljesítményfelvétel: LMV / NMV - 2 W / 3 W.
Védelmi osztály: III. (extra alacsony feszültség).
Elektromágneses megfelelőség: CE, 89/336/EEC szerint.
Üzemelési hőmérséklet: 0 … +50 °C.
Üzemi páratartalom: 5 … 95% r.h., kondenzáció nem megengedett (60730-1 szerint).
