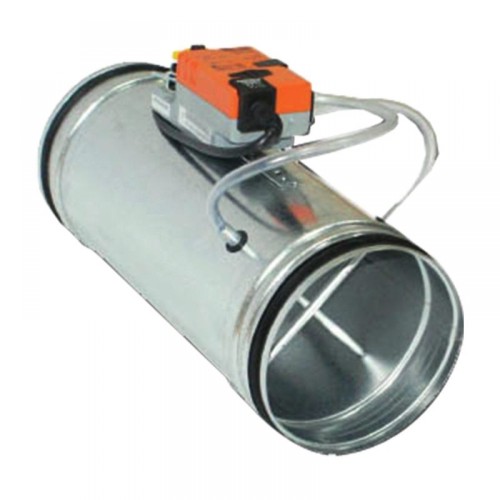

VAV-KC 500 motoros mozgatású, szigeteletlen házas légmennyiség szabályzó (NA500; 24V)

Alkalmazási terület:

• A légtechnikai csővezetékbe építhető
• Állandó légsebesség megtartására, illetve változó légszállítás esetén alkalmazható elszívó és befúvó rendszereknél

Műszaki adatok:

• Nyomaték: 5 Nm (LMV-D3-MP) / 10 Nm (NMV-D3-MP)
• Elforgási szög: 95°, állítható mechanikai ütközőkkel vagy elektronikus határolással

Vezérlés:

• Érzékelő típusa: Belimo D3, dinamikus válaszjellel
• Érzékelési tartomány: 0 ... 600 Pa
• Tulajdonság: egyedi érzékelő
• Működési nyomás: ±3000 Pa
• Működési tartomány: 0...+50 °C / 5...95 % r.h., kondenzáció nem megengedett

Működési tartomány:

• Névleges légszállítás – Vnom (a megrendelő igénye szerint)
• ΔP @ Vnom (nyomáskülönbség Vnom-nál): 50 ... 450 Pa
• Maximális légszállítás – Vmax: 20 ... 100 % Vnom
• Minimális légszállítás – Vmin: 0 ... 100 % Vmax
• Közepes légszállítás – Vmid: a Vmin és Vmax közötti tartomány 50 %-a

Hagyományos vezérlőjel VAV alkalmazáshoz:

• Referencia jel: DC 2 ... 10 V (vagy 4...20 mA 500 Ω-es soros ellenállással), beépített bemenet-ellenállás min. 100 kΩ
• DC 0 ... 10 V (vagy 0...20 mA 500 Ω-es soros ellenállással), beépített bemenet-ellenállás min. 100 kΩ
• Folyamatos vezérlés: DC 0 ... 10 V, beépített bemenet-ellenállás min. 100 kΩ
• Folyamatos: DC 0 ... 10 V

VAV működési mód Y bemeneti referencia jelhez (3 csatlakozás):

• Referencia jel: DC 2 ... 10 V (vagy 4...20 mA 500 Ω soros ellenállással), beépített bemenet-ellenállás min. 100 kΩ
• DC 0 ... 10 V (vagy 0...20 mA 500 Ω soros ellenállással), beépített bemenet-ellenállás min. 100 kΩ
• Folyamatos: DC 0 ... 10 V, beépített bemenet-ellenállás min. 100 kΩ

Működési mód aktuális U5 értékjelhez (5 csatlakozás):

• DC 2 ... 10 V, max. 0,5 mA
• DC 0 ... 10 V, max. 0,5 mA
• Folyamatos: légmennyiség, zsaluállás vagy nyomáskülönbség jelzése, max. 0,5 mA

CAV működési mód (állandó légmennyiség):

• ZÁRT / Vmin / (Vmid*) / Vmax / NYITOTT* (*csak AC 24 V táp esetén)

Elektromos betáplálás és vezeték:

• Elektromos betáp: AC 24 V 50/60 Hz vagy DC 24 V
• Kábel: LMV / NMV - 4 VA / 5 VA (Imax 8 A @ 5 ms)
• Kábelméret: 4 x 0,75 mm²
• Teljesítményfelvétel: LMV / NMV - 2 W / 3 W
• Védelmi osztály: III. (extra alacsony feszültség)
• Elektromágneses kompatibilitás: CE, 89/336/EEC szerint
• Üzemhőmérséklet: 0 … +50 °C
• Üzemelhető páratartalom: 5 … 95 % r.h., kondenzáció nem megengedett (60730-1 szerint)

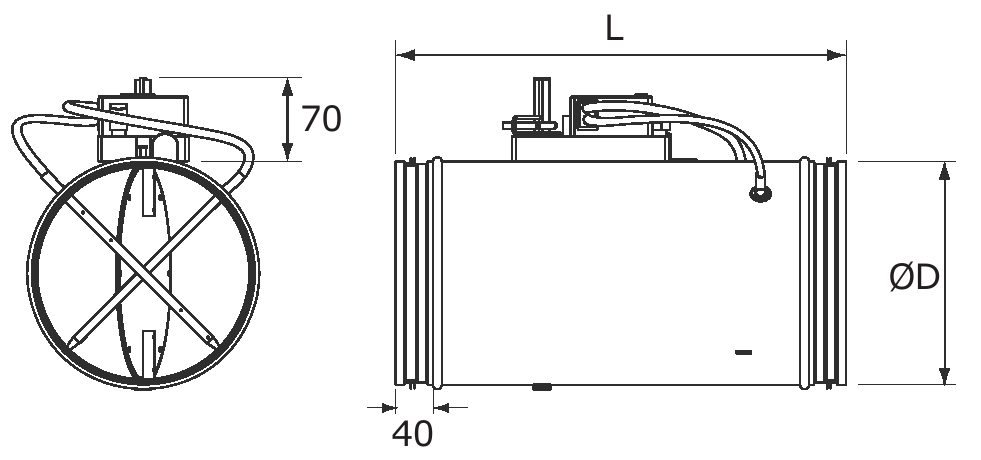

Geometriai méretek +

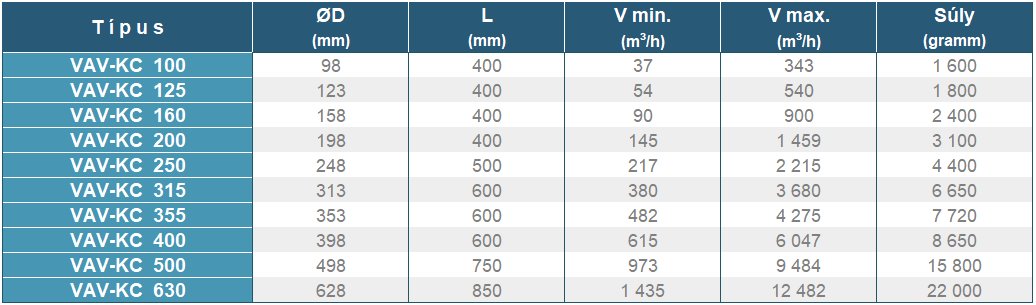

légszállítási- és súly adatok

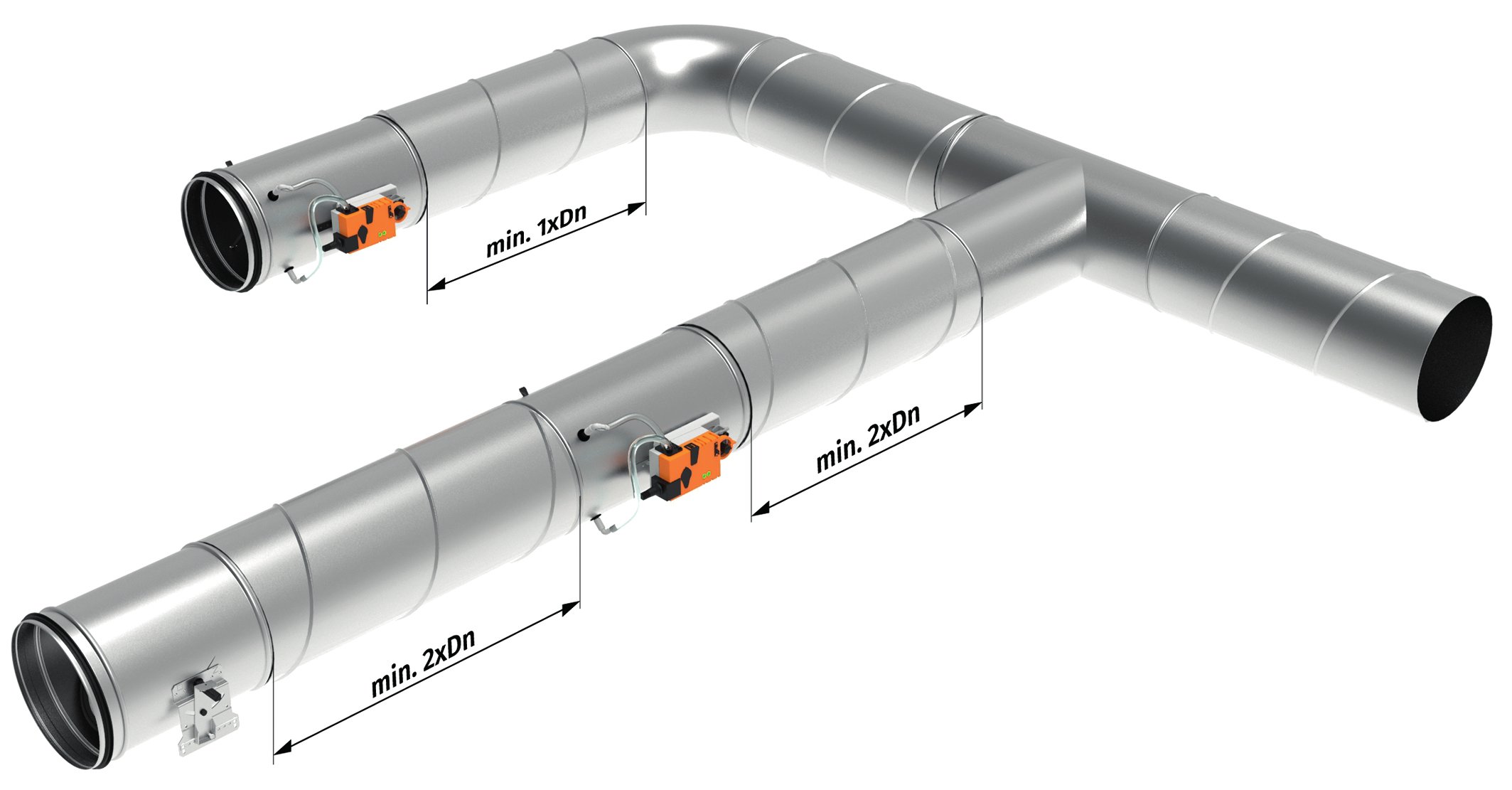

Elhelyezési vázlat
