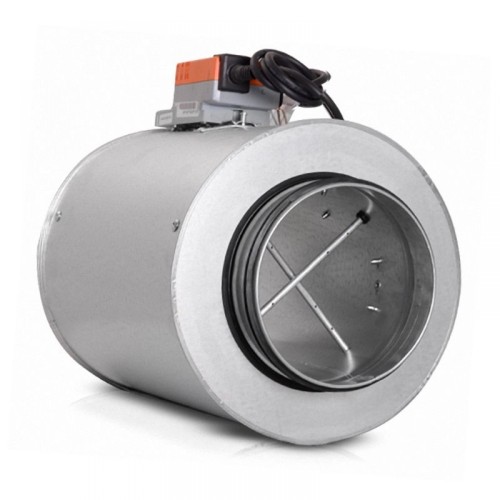

VAV-KCI NA 100 mm motoros mozgatású hő- és hangszigetelt házas légmennyiség szabályzó

VAV-KCI NA 100 mm motoros mozgatású hő- és hangszigetelt házas légmennyiség szabályzó
VAV-KCI NA 100 mm motoros mozgatású hő- és hangszigetelt házas légmennyiség szabályzó
NA 100 mm névleges átmérőjű, változtatható térfogatáramú légmennyiség szabályzó befúvó és elszívó rendszerekhez, 5 cm vastag hő- és hangszigetelt burkolattal. A szabályzó zsalu légtömör, max. légszállítása 343 m³/óra. Mérő egységgel, motoros mozgatással és beépített nyomáskapcsolóval felszerelt. 24 Voltos meghajtómotorral. (Belimo típusú, AC 24V 50/60 Hz vagy DC 24V).
182 121 Ft /darab
Nettó ár: 143 402 Ft /darab
  • Szállítási idő: 3 - 5 hét
  • Cikkszám: B050402001100

Szállítási idő: 3 - 5 hét

<p>Ez a termék sem a mi raktárunkban, sem a beszállítóinknál nincs készleten, így kifejezetten az Ön megrendelésére gyártatjuk le, illetve szerezzük be. <strong>Átlagos szállítási ideje 3 - 5 hét</strong> (Az átlagos szállítási idő az az időtartam, amennyi alatt a termék az ügyfeleink megrendelésétől, illetve az általuk kifizetett vételár beérkezésétől számítva, hozzánk általában megérkezik).<strong> </strong>Ha ilyen terméket rendel, az általunk vállalt szállítási határidőt egy e-mailben pontosítjuk. Amennyiben az ebben vállalt szállítási határidő több, mint az itt, a webshopban eredetileg kiközölt 3 - 5 hét, Ön a megrendelését 1 napon belül, egy válasz e-mailben minden további következmény nélkül lemondhatja.</p> <p style="font-weight:600; color: #2980b9">Előreutalással megrendelhető termék (Önnek szerezzük be)!</p>





Általános leírás a VAV-KCI motoros mozgatású

szigetelt házas légmennyiség szabályzókhoz

Alkalmazási terület:

  • Beépíthető olyan légtechnikai csővezetékekbe, ahol hő- vagy hangszigetelés szükséges
  • Alkalmas állandó légsebesség tartására, valamint változó légszállítású rendszerek vezérlésére befúvó és elszívó oldalon egyaránt

Műszaki adatok:

  • Nyomaték: 5 Nm (LMV-D3-MP) / 10 Nm (NMV-D3-MP)
  • Elfordulási szög: 95° – állítható, mechanikus ütközőkkel vagy elektronikus határolással

Vezérlés:

  • Érzékelő típusa: Belimo D3 dinamikus válaszjellel
  • Érzékelési tartomány: 0 ... 600 Pa
  • Tulajdonság: egyedi érzékelő
  • Működési nyomás: ±3000 Pa
  • Működési tartomány: 0 ... +50 °C / 5 ... 95% r.h., kondenzáció nem megengedett

Működési tartomány:

  • Névleges légszállítás – Vnom (az ügyfél igénye szerint beállítható)
  • ΔP @ Vnom (nyomáskülönbség Vnom-nál): 50 ... 450 Pa
  • Maximális légszállítás – Vmax: 20 ... 100% Vnom
  • Minimális légszállítás – Vmin: 0 ... 100% Vmax
  • Közepes légszállítás – Vmid: a Vmin és Vmax közötti tartomány 50%-a

Hagyományos vezérlőjel VAV alkalmazáshoz:

  • Referencia jel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω terheléssel), minimum 100 kΩ beépített ellenállás
  • DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω terheléssel), minimum 100 kΩ beépített ellenállás
  • Folyamatos vezérlés: DC 0 ... 10 V, minimum 100 kΩ beépített ellenállás
  • Folyamatos jel: DC 0 ... 10 V

VAV működési mód Y bemeneti referencia jelhez (3 csatlakozás):

  • Referencia jel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω terheléssel), minimum 100 kΩ beépített ellenállás
  • DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω terheléssel), minimum 100 kΩ beépített ellenállás
  • Folyamatos vezérlés: DC 0 ... 10 V, minimum 100 kΩ beépített ellenállás

Működési mód aktuális U5 értékjelhez (5 csatlakozás):

  • DC 2 ... 10 V, max. 0,5 mA
  • DC 0 ... 10 V, max. 0,5 mA
  • Folyamatos: légmennyiség, zsaluállás vagy nyomáskülönbség kimenet, max. 0,5 mA

CAV működési mód (állandó légmennyiség):

  • ZÁRT / Vmin / (Vmid*) / Vmax / NYITOTT* (*csak AC 24 V tápellátás esetén)

Elektromos betáplálás és vezeték:

  • Elektromos táp: AC 24 V 50/60 Hz vagy DC 24 V
  • Kábel: LMV / NMV – 4 VA / 5 VA (Imax 8 A @ 5 ms)
  • Kábel keresztmetszet: 4 x 0,75 mm²
  • Teljesítményfelvétel: LMV / NMV – 2 W / 3 W
  • Védelmi osztály: III. (extra alacsony feszültség)
  • Elektromágneses kompatibilitás: CE, 89/336/EEC szerint
  • Üzemhőmérséklet: 0 … +50 °C
  • Üzemi páratartalom: 5 … 95% r.h., kondenzáció nem megengedett (60730-1 szerint)





Geometriai méretek +

légszállítási- és súly adatok

VAV-KCI motoros pillangószelep - geometriai méretek 1

VAV-KC motoros pillangószelep - geometriai méretek és légszállítás







Elhelyezési (tervezési) segédlet

VAV-KC
