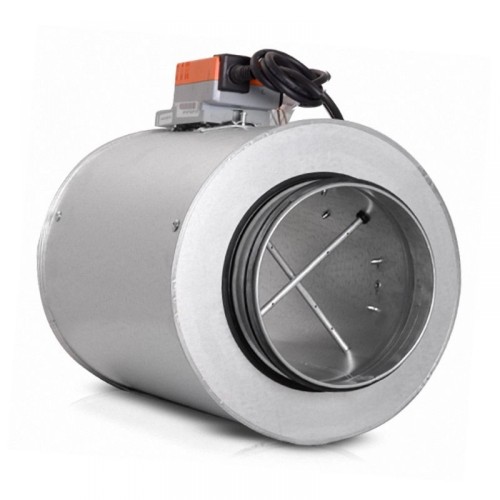

VAV-KCI NA 200 mm motoros mozgatású hő- és hangszigetelt házas légmennyiség szabályzó
183 889 Ft /darab
Nettó ár: 144 795 Ft /darab
- Szállítási idő: 3 - 5 hét
- Cikkszám: B050402001200
Szállítási idő: 3 - 5 hét
Általános leírás a VAV-KCI motoros mozgatású
szigetelt házas légmennyiség szabályzókhoz
Alkalmazási terület:
- Beépíthető légtechnikai csővezetékekbe, ahol hő- vagy hangszigetelés szükséges.
- Alkalmas állandó légsebesség fenntartására, valamint változó légszállítás esetén mind elszívó, mind befúvó rendszerekben.
Műszaki adatok:
- Nyomaték: 5 Nm (LMV-D3-MP) / 10 Nm (NMV-D3-MP).
- Elfordulási szög: 95° – állítható, mechanikus ütközőkkel vagy elektronikus végállás-kapcsolással.
Vezérlés:
- Érzékelő: Belimo D3 dinamikus válaszjellel.
- Érzékelési tartomány: 0 ... 600 Pa.
- Tulajdonság: egyedi, beépített érzékelő.
- Működési nyomás: ±3000 Pa.
- Működési tartomány: 0 ... +50 °C / 5 ... 95% rel. páratartalom; kondenzáció nem megengedett.
Működési tartomány:
- Névleges légszállítás – Vnom (az ügyfél igénye szerint méretezhető).
- ΔP @ Vnom (nyomáskülönbség Vnom-nál): 50 ... 450 Pa.
- Maximális légszállítás – Vmax: 20 ... 100% Vnom.
- Minimális légszállítás – Vmin: 0 ... 100% Vmax-ig.
- Közepes légszállítás – Vmid: a Vmin és Vmax közötti tartomány 50%-a.
Hagyományos vezérlőjel VAV alkalmazáshoz:
- Referenciajel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω-os átalakítással); beépített minimum 100 kΩ terhelés.
- DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω-os átalakítással); beépített minimum 100 kΩ terhelés.
- Folyamatos üzem: DC 0 ... 10 V, beépített min. 100 kΩ terheléssel.
- Folyamatos jelként DC 0 ... 10 V is használható.
VAV működési mód Y bemeneti referencia jelhez (3 csatlakozás):
- Referenciajel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω-os átalakítással); beépített min. 100 kΩ terhelés.
- DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω-os átalakítással); beépített min. 100 kΩ terhelés.
- Folyamatos üzem: DC 0 ... 10 V, beépített min. 100 kΩ terheléssel.
Működési mód aktuális U5 értékjelhez (5 csatlakozás):
- DC 2 ... 10 V, max. 0,5 mA.
- DC 0 ... 10 V, max. 0,5 mA.
- Folyamatos kimenet: légmennyiség, zsaluállás vagy nyomáskülönbség jelzése, max. 0,5 mA.
CAV működési mód (állandó légmennyiség):
- Állások: ZÁRT / Vmin / (Vmid*) / Vmax / NYITOTT* (*csak AC 24 V táp esetén).
Elektromos betáplálás és vezeték:
- Táplálás: AC 24 V 50/60 Hz vagy DC 24 V.
- Kábelterhelés: LMV / NMV – 4 VA / 5 VA (Imax 8 A @ 5 ms).
- Kábel: 4 x 0,75 mm².
- Teljesítményfelvétel: LMV / NMV – 2 W / 3 W.
- Védelmi osztály: III. (extra alacsony feszültség).
- Elektromágneses kompatibilitás: CE, 89/336/EEC szerint.
- Üzemhőmérséklet: 0 … +50 °C.
- Üzemeltethető páratartalom: 5 … 95% rel. páratartalom; kondenzáció nem megengedett (60730-1 szerint).
Geometriai méretek +
légszállítási- és súly adatok
Elhelyezési (tervezési) segédlet
