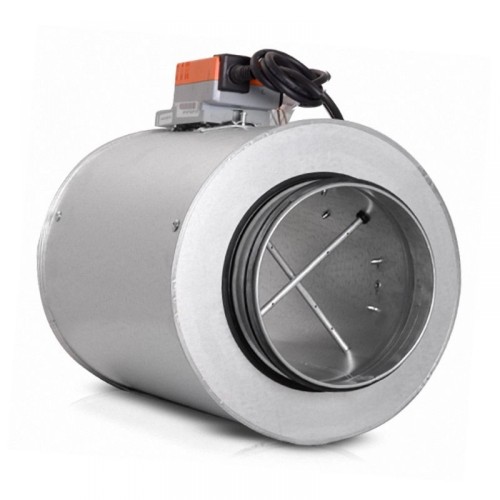

VAV-KCI NA 315 mm motoros mozgatású hő- és hangszigetelt házas légmennyiség szabályzó
203 339 Ft /darab
Nettó ár: 160 109 Ft /darab
- Szállítási idő: 3 - 5 hét
- Cikkszám: B050402001315
Szállítási idő: 3 - 5 hét
Általános leírás a VAV-KCI motoros mozgatású
szigetelt házas légmennyiség szabályzókhoz
Alkalmazási terület:
- Hő- vagy hangszigetelést igénylő légtechnikai csővezetékekbe építhető.
- Alkalmas állandó légsebesség fenntartására, illetve változó légszállítási rendszerekben mind befúvó, mind elszívó oldalon történő használatra.
Műszaki adatok:
- Nyomaték: 5 Nm (LMV-D3-MP) / 10 Nm (NMV-D3-MP).
- Elfordulási szög: 95° – állítható, mechanikus ütközőkkel vagy elektronikus határolással.
Vezérlés:
- Érzékelő típus: Belimo D3 dinamikus válaszjellel.
- Érzékelési tartomány: 0 ... 600 Pa.
- Tulajdonság: egyedi érzékelő.
- Működési nyomás: ±3000 Pa.
- Működési tartomány: 0 ... +50°C / 5 ... 95% r.h., kondenzáció nem megengedett.
Működési tartomány:
- Névleges légszállítás – Vnom (az ügyfél igénye szerint).
- ΔP @ Vnom (nyomáskülönbség Vnom-nál): 50 ... 450 Pa.
- Maximális légszállítás – Vmax: 20 ... 100% Vnom.
- Minimális légszállítás – Vmin: 0 ... 100% Vmax-ig.
- Közepes légszállítás – Vmid: a Vmin és Vmax közötti tartomány 50%-a.
Hagyományos vezérlőjel VAV alkalmazáshoz:
- Referenciajel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω-os ellenállással), beépített min. 100 kΩ-os bemeneti ellenállással.
- DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω-os ellenállással), beépített min. 100 kΩ-os bemeneti ellenállással.
- Folyamatos vezérlés: DC 0 ... 10 V, beépített min. 100 kΩ-os ellenállással.
- Folyamatos vezérlés: DC 0 ... 10 V.
VAV működési mód Y bemeneti referenciajelhez (3 csatlakozás):
- Referenciajel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω-os ellenállással), beépített min. 100 kΩ-os bemeneti ellenállással.
- DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω-os ellenállással), beépített min. 100 kΩ-os bemeneti ellenállással.
- Folyamatos: DC 0 ... 10 V, beépített min. 100 kΩ-os bemeneti ellenállással.
Működési mód aktuális U5 értékjelhez (5 csatlakozás):
- DC 2 ... 10 V, max. 0,5 mA.
- DC 0 ... 10 V, max. 0,5 mA.
- Folyamatos kimenet: légmennyiség, zsaluállás vagy nyomáskülönbség jelzése, max. 0,5 mA.
CAV működési mód (állandó légmennyiség):
- ZÁRT / Vmin / (Vmid*) / Vmax / NYITOTT* (*csak AC 24 V táplálás esetén).
Elektromos betáplálás és vezeték:
- Elektromos betáp: AC 24 V 50/60 Hz vagy DC 24 V.
- Kábel: LMV / NMV – 4 VA / 5 VA (Imax 8 A @ 5 ms).
- Kábel mérete: 4 x 0,75 mm².
- Teljesítményfelvétel: LMV / NMV – 2 W / 3 W.
- Védelmi osztály: III. (extra alacsony feszültség).
- Elektromágneses kompatibilitás: CE, 89/336/EEC szerint.
- Üzemi hőmérséklet: 0 … +50°C.
- Üzemi páratartalom: 5 … 95% r.h., kondenzáció nem megengedett (60730-1 szerint).
Geometriai méretek +
légszállítási- és súly adatok
Elhelyezési (tervezési) segédlet
