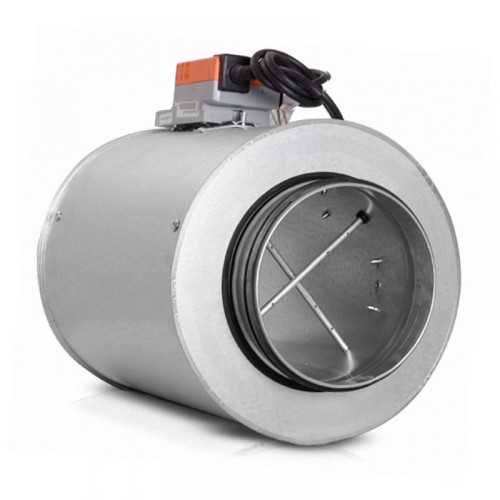

VAV-KCI NA 355 mm motoros mozgatású hő- és hangszigetelt házas légmennyiség szabályzó
207 464 Ft /darab
Nettó ár: 163 357 Ft /darab
- Szállítási idő: 3 - 5 hét
- Cikkszám: B050402001355
Szállítási idő: 3 - 5 hét
Általános leírás a VAV-KCI motoros mozgatású
szigetelt házas légmennyiség szabályzókhoz
Alkalmazási terület:
- Hő- vagy hangszigetelést igénylő légtechnikai csővezetékekbe építhető
- Állandó légsebesség fenntartására, illetve változó légszállítás szabályozására alkalmas befúvó és elszívó rendszerekben
Műszaki adatok:
- Nyomaték: 5 Nm (LMV-D3-MP) / 10 Nm (NMV-D3-MP)
- Elfordulási szög: 95° – állítható mechanikus ütközőkkel vagy elektronikus határolással
Vezérlés:
- Érzékelő típusa: Belimo D3, dinamikus válaszjellel
- Érzékelési tartomány: 0 ... 600 Pa
- Tulajdonság: egyedi érzékelő
- Működési nyomás: ±3000 Pa
- Működési tartomány: 0 ... +50 °C / 5 ... 95% r.h., kondenzáció nem megengedett
Működési tartomány:
- Névleges légszállítás – Vnom (az ügyfél igénye szerint)
- ΔP @ Vnom (nyomáskülönbség Vnom-nál): 50 ... 450 Pa
- Maximális légszállítás – Vmax: 20 ... 100% Vnom
- Minimális légszállítás – Vmin: 0 ... 100% Vmax-ig
- Közepes légszállítás – Vmid: a Vmin és Vmax közötti tartomány 50%-a
Hagyományos vezérlőjel VAV alkalmazáshoz:
- Referencia jel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω-os soros ellenállással), min. 100 kΩ beépített ellenállás
- DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω-os soros ellenállással), min. 100 kΩ beépített ellenállás
- Folyamatos üzem: DC 0 ... 10 V, min. 100 kΩ beépített ellenállás
- Folyamatos: DC 0 ... 10 V
VAV működési mód Y bemeneti referencia jelhez (3 csatlakozás):
- Referencia jel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω-os ellenállással), min. 100 kΩ beépített ellenállás
- DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω-os ellenállással), min. 100 kΩ beépített ellenállás
- Folyamatos üzem: DC 0 ... 10 V, min. 100 kΩ beépített ellenállás
Működési mód aktuális U5 értékjelhez (5 csatlakozás):
- DC 2 ... 10 V, max. 0,5 mA
- DC 0 ... 10 V, max. 0,5 mA
- Folyamatos: légmennyiség, zsaluállás vagy nyomáskülönbség kimenet, max. 0,5 mA
CAV működési mód (állandó légmennyiség):
- ZÁRT / Vmin / (Vmid*) / Vmax / NYITOTT* (*csak AC 24 V betáplálás esetén)
Elektromos betáplálás és vezeték:
- Elektromos betáp: AC 24 V 50/60 Hz vagy DC 24 V
- Kábel: LMV / NMV – 4 VA / 5 VA (Imax 8 A @ 5 ms)
- Kábel keresztmetszet: 4 x 0,75 mm²
- Teljesítményfelvétel: LMV / NMV – 2 W / 3 W
- Védelmi osztály: III. extra alacsony feszültség
- Elektromágneses kompatibilitás: CE, 89/336/EEC szerint
- Üzemi hőmérséklet: 0 … +50 °C
- Üzemi páratartalom: 5 … 95% r.h., kondenzáció nem megengedett (60730-1 szerint)
Geometriai méretek +
légszállítási- és súly adatok
Elhelyezési (tervezési) segédlet
