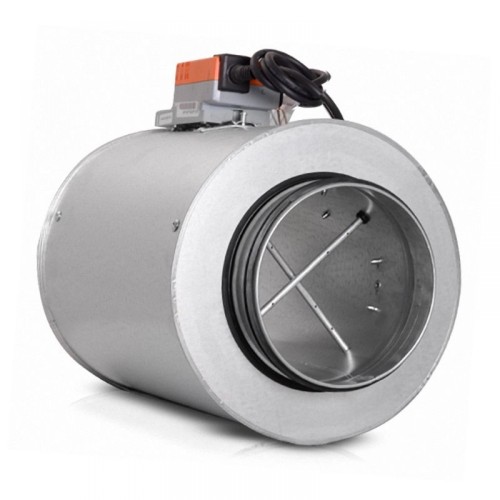

VAV-KCI NA 500 mm motoros mozgatású hő- és hangszigetelt házas légmennyiség szabályzó

Általános leírás a VAV-KCI motoros mozgatású

szigetelt házas légmennyiség szabályzókhoz

Alkalmazási terület:

• Beépíthető hő‑ vagy hangszigetelést igénylő légtechnikai csővezetékekbe.
• Alkalmas állandó légsebesség tartására, illetve változó légszállítás kezelésére befúvó és elszívó rendszerekben.

Műszaki adatok:

• Nyomaték: 5 Nm (LMV‑D3‑MP) / 10 Nm (NMV‑D3‑MP).
• Elfordulási szög: 95° – állítható mechanikus ütközőkkel vagy elektronikus határolással.

Vezérlés:

• Érzékelő: Belimo D3, dinamikus jelre reagál.
• Érzékelési tartomány: 0 ... 600 Pa.
• Tulajdonság: egyedi mérőérzékelő egység.
• Működési nyomás: ±3 000 Pa.
• Működési hőmérséklet és páratartalom: 0...+50 °C / 5...95% r.h., kondenzáció nem megengedett.

Működési tartomány:

• Névleges légszállítás – Vnom (az ügyfél igénye szerint méretezhető).
• ΔP @ Vnom (nyomáskülönbség Vnom‑nál): 50 ... 450 Pa.
• Maximális légszállítás – Vmax: 20 ... 100% Vnom.
• Minimális légszállítás – Vmin: 0 ... 100% Vmax‑ig.
• Közepes légszállítás – Vmid: a Vmin és Vmax közötti tartomány 50%-a.

Hagyományos vezérlőjel VAV alkalmazáshoz:

• Referencia jel: DC 2 ... 10 V (vagy 4...20 mA 500 Ω‑os ellenállással), beépített min. 100 kΩ ellenállás.
• DC 0 ... 10 V (vagy 0...20 mA 500 Ω‑os ellenállással), beépített min. 100 kΩ ellenállás.
• Folyamatos vezérlés: DC 0...10 V, beépített min. 100 kΩ ellenállással.
• Folyamatos: DC 0 ... 10 V.

VAV működési mód Y bemeneti referencia jelhez (3 csatlakozás):

• Referencia jel: DC 2 ... 10 V (vagy 4...20 mA 500 Ω‑os ellenállással), beépített min. 100 kΩ ellenállás.
• DC 0 ... 10 V (vagy 0...20 mA 500 Ω‑os ellenállással), beépített min. 100 kΩ ellenállás.
• Folyamatos: DC 0...10 V, beépített min. 100 kΩ ellenállás.

Működési mód aktuális U5 értékjelhez (5 csatlakozás):

• DC 2...10 V, max. 0,5 mA.
• DC 0...10 V, max. 0,5 mA.
• Folyamatos kimenet: légmennyiség, zsaluállás vagy nyomáskülönbség jelzése, max. 0,5 mA.

CAV működési mód (állandó légmennyiség):

• ZÁRT / Vmin / (Vmid*) / Vmax / NYITOTT* (*csak AC 24 V tápellátás esetén).

Elektromos betáplálás és vezeték:

• Táplálás: AC 24 V 50/60 Hz vagy DC 24 V.
• Kábelterhelés: LMV / NMV – 4 VA / 5 VA (Imax 8 A @ 5 ms).
• Kábel: 4 x 0,75 mm².
• Teljesítményfelvétel: LMV / NMV – 2 W / 3 W.
• Védelmi osztály: III. (extra alacsony feszültség).
• Elektromágneses kompatibilitás: CE, 89/336/EEC szerint.
• Üzemhőmérséklet: 0 … +50 °C.
• Üzemi páratartalom: 5 … 95% r.h., kondenzáció nem megengedett (60730‑1 szerint).

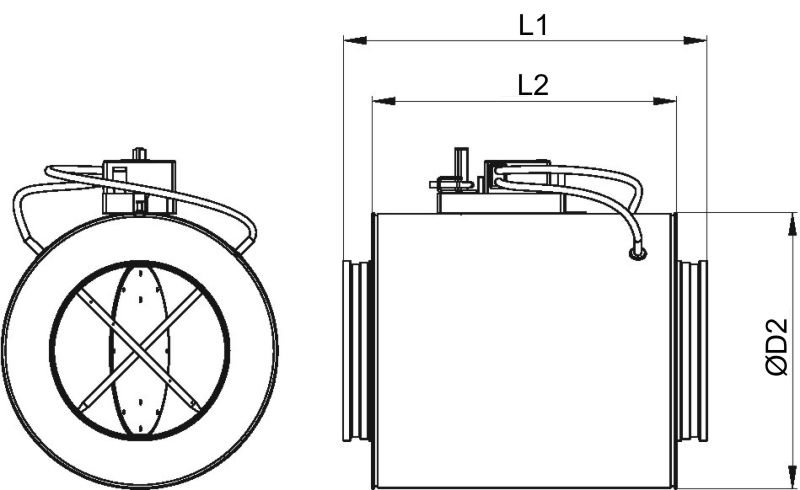

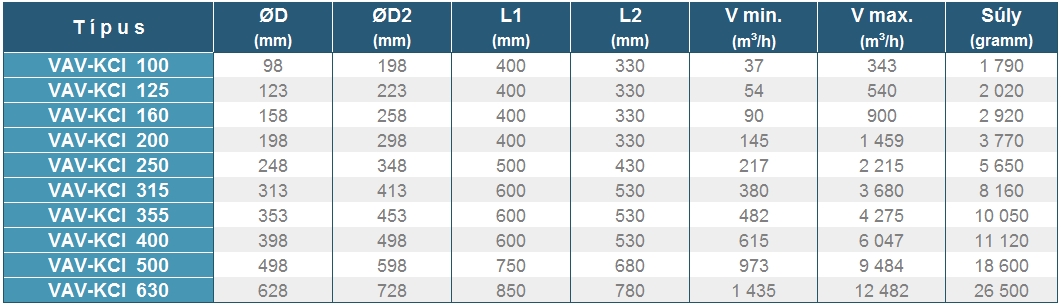

Geometriai méretek +

légszállítási- és súly adatok

Elhelyezési (tervezési) segédlet
