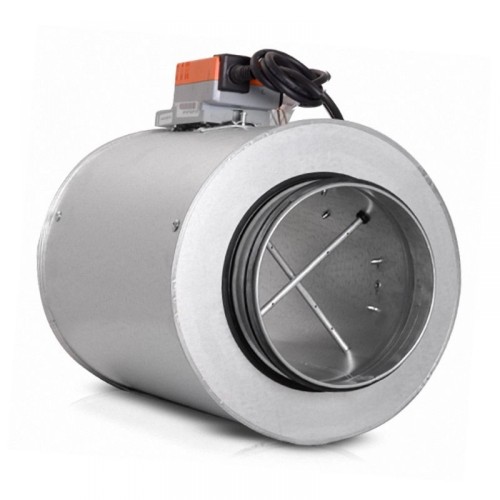

VAV-KCI NA 630 mm motoros mozgatású hő- és hangszigetelt házas légmennyiség szabályzó

Általános leírás a VAV-KCI motoros mozgatású

szigetelt házas légmennyiség szabályzókhoz

Alkalmazási terület:

• Beépíthető hő- vagy hangszigetelt légtechnikai csővezetékekbe.
• Alkalmas állandó légsebesség tartására, illetve változó légszállítású befúvó és elszívó rendszerekhez.

Műszaki adatok:

• Nyomaték: 5 Nm (LMV-D3-MP) / 10 Nm (NMV-D3-MP).
• Elforgási szög: 95° – állítható, mechanikus ütközőkkel vagy elektronikus határolással.

Vezérlés:

• Érzékelő típusa: Belimo D3 dinamikus válaszjellel.
• Érzékelési tartomány: 0...600 Pa.
• Tulajdonság: egyedi érzékelő.
• Működési nyomás: ±3000 Pa.
• Működési tartomány: 0...+50 °C / 5...95% r.h., kondenzáció nem megengedett.

Működési tartomány:

• Névleges légszállítás – Vnom (az ügyfél igénye szerint meghatározva).
• ΔP @ Vnom (nyomáskülönbség Vnom-nál): 50...450 Pa.
• Maximális légszállítás – Vmax: 20...100% Vnom.
• Minimális légszállítás – Vmin: 0...100% Vmax-ig.
• Közepes légszállítás – Vmid: a Vmin és Vmax közötti tartomány 50%-a.

Hagyományos vezérlőjel VAV alkalmazáshoz:

• Referenciajel: DC 2...10 V / (4...20 mA terhelés 500 Ω), min. 100 kΩ beépített ellenállás.
• DC 0...10 V / (0...20 mA terhelés 500 Ω), min. 100 kΩ beépített ellenállás.
• Folyamatos vezérlés: DC 0...10 V, min. 100 kΩ beépített ellenállás.
• Folyamatos: DC 0...10 V.

VAV működési mód Y bemeneti referenciajelhez (3 csatlakozás):

• Referenciajel: DC 2...10 V / (4...20 mA terhelés 500 Ω), min. 100 kΩ beépített ellenállás.
• DC 0...10 V / (0...20 mA terhelés 500 Ω), min. 100 kΩ beépített ellenállás.
• Folyamatos: DC 0...10 V, min. 100 kΩ beépített ellenállás.

Működési mód aktuális U5 értékjelhez (5 csatlakozás):

• DC 2...10 V, max. 0,5 mA.
• DC 0...10 V, max. 0,5 mA.
• Folyamatos: légmennyiség, zsaluállás vagy nyomáskülönbség kimenet, max. 0,5 mA.

CAV működési mód (állandó légmennyiség):

• ZÁRT / Vmin / (Vmid*) / Vmax / NYITOTT* (*csak AC 24V táp esetén).

Elektromos betáplálás és vezeték:

• Elektromos betáp: AC 24 V 50/60 Hz vagy DC 24 V.
• Kábel: LMV / NMV – 4 VA / 5 VA (Imax 8 A @ 5 ms).
• Kábelméret: 4 x 0,75 mm².
• Teljesítményfelvétel: LMV / NMV – 2 W / 3 W.
• Védelmi osztály: III. extra alacsony feszültség.
• Elektromágneses kompatibilitás: CE, 89/336/EEC szerint.
• Üzemi hőmérséklet: 0…+50 °C.
• Üzemi páratartalom: 5…95% r.h., kondenzáció nem megengedett (60730-1 szerint).

Geometriai méretek +

légszállítási- és súly adatok

Elhelyezési (tervezési) segédlet
