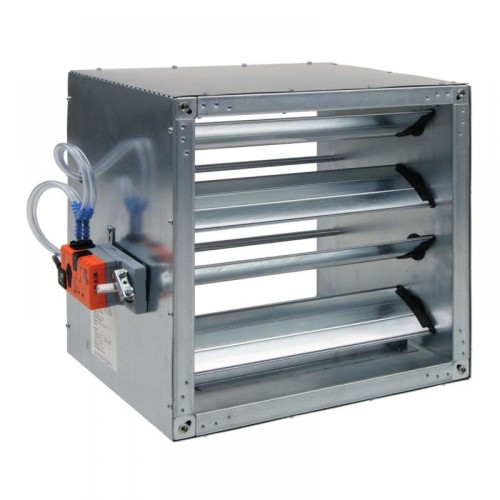

VAV-KR 300 x 300 mm szigeteletlen falú VAV szabályzó, 24V-os meghajtó motorral

Általános leírás a VAV-KR motoros mozgatású, négyszög

keresztmetszetű légmennyiség szabályzókhoz

Alkalmazási terület:

• Légtechnikai csővezetékbe építhető készülék.
• Alkalmas állandó légsebesség fenntartására, valamint változó légszállítású rendszerekhez befúvó és elszívó oldalon egyaránt.

Műszaki adatok:

• Nyomaték: 5 Nm (LMV-D3-MP) / 10 Nm (NMV-D3-MP).
• Elfordulási szög: 95°, állítható mechanikus ütközőkkel vagy elektronikus határolással.

Vezérlés:

• Érzékelő: Belimo D3 dinamikus válaszjellel.
• Érzékelési tartomány: 0…600 Pa.
• Tulajdonság: egyedi érzékelő.
• Működési nyomás: ±3000 Pa.
• Működési tartomány: 0…+50 °C / 5…95% r.h., kondenzáció nem megengedett.

Működési tartomány:

• Névleges légszállítás – Vnom (az ügyfél igénye szerint).
• ΔP @ Vnom (nyomáskülönbség Vnom-nál): 50…450 Pa.
• Maximális légszállítás – Vmax: 20…100% Vnom.
• Minimális légszállítás – Vmin: 0…100% Vmax-ig.
• Közepes légszállítás – Vmid: a Vmin–Vmax tartomány 50%-a.

Hagyományos vezérlőjel VAV alkalmazáshoz:

• Referenciajel: DC 2…10 V (vagy 4…20 mA 500 Ω-os terheléssel), legalább 100 kΩ beépített ellenállás.
• DC 0…10 V (vagy 0…20 mA 500 Ω-os terheléssel), legalább 100 kΩ beépített ellenállás.
• Folyamatos vezérlés: DC 0…10 V, min. 100 kΩ beépített ellenállással.
• Folyamatos jel: DC 0…10 V.

VAV működési mód Y bemeneti referenciajelhez (3 csatlakozás):

• Referenciajel: DC 2…10 V (vagy 4…20 mA 500 Ω-os terheléssel), legalább 100 kΩ beépített ellenállás.
• DC 0…10 V (vagy 0…20 mA 500 Ω-os terheléssel), legalább 100 kΩ beépített ellenállás.
• Folyamatos: DC 0…10 V, min. 100 kΩ beépített ellenállás.

Működési mód aktuális U5 értékjelhez (5 csatlakozás):

• DC 2…10 V, max. 0,5 mA.
• DC 0…10 V, max. 0,5 mA.
• Folyamatos: légmennyiség, zsaluállás vagy nyomáskülönbség jelzése, max. 0,5 mA.

CAV működési mód (állandó légmennyiség):

• ZÁRT / Vmin / (Vmid*) / Vmax / NYITOTT* (*csak AC 24 V tápellátás esetén).

Elektromos betáplálás és vezeték:

• Tápellátás: AC 24 V 50/60 Hz vagy DC 24 V.
• Kábel: LMV / NMV – 4 VA / 5 VA (Imax 8 A @ 5 ms).
• Kábel keresztmetszet: 4 × 0,75 mm².
• Teljesítményfelvétel: LMV / NMV – 2 W / 3 W.
• Védelmi osztály: III. (extra alacsony feszültség).
• Elektromágneses kompatibilitás: CE, 89/336/EEC szerint.
• Üzemhőmérséklet: 0…+50 °C.
• Üzemi páratartalom: 5…95% r.h., kondenzáció nem megengedett (60730-1 szerint).

Geometriai méretek

Elhelyezési vázlat
