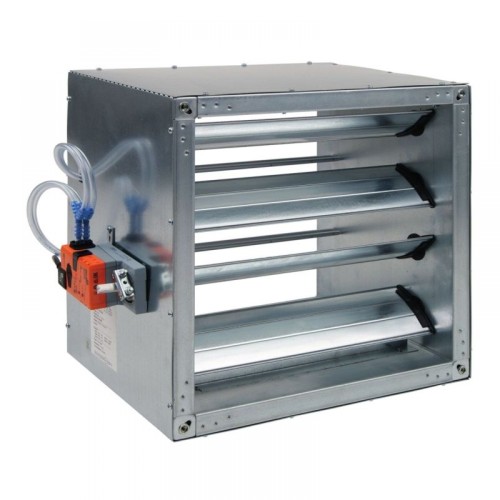

VAV-KR 400 x 400 mm szigeteletlen falú VAV szabályzó, 24V-os meghajtó motorral

Négyszög keresztmetszetű, légtömör, légtechnikai csővezetékbe építhető, változtatható térfogatáramú légmennyiség szabályzó befúvó és elszívó rendszerekhez. Mérő egységgel, motoros mozgatással és beépített nyomáskapcsolóval felszerelt. Állandó és változó légszállítás esetén is alkalmazható. A meghajtómotor 24 V-os, a készülékház nem szigetelt. Méretei: 400 x 400 mm (szélesség x magasság).

- Írjon véleményt!

212 180 Ft /darab

Nettó ár: 167 071 Ft /darab

Szállítási idő: 3 - 5 hét
Gyártó: CAIROX 26.04
Cikkszám: B050403400400

Mennyiség

darab Kosárba teszem

Kívánságlistára

Szállítási idő: 3 - 5 hét

Ez a termék sem a mi raktárunkban, sem a beszállítóinknál nincs készleten, így kifejezetten az Ön megrendelésére gyártatjuk le, illetve szerezzük be. Átlagos szállítási ideje 3 - 5 hét (Az átlagos szállítási idő az az időtartam, amennyi alatt a termék az ügyfeleink megrendelésétől, illetve az általuk kifizetett vételár beérkezésétől számítva, hozzánk általában megérkezik). Ha ilyen terméket rendel, az általunk vállalt szállítási határidőt egy e-mailben pontosítjuk. Amennyiben az ebben vállalt szállítási határidő több, mint az itt, a webshopban eredetileg kiközölt 3 - 5 hét, Ön a megrendelését 1 napon belül, egy válasz e-mailben minden további következmény nélkül lemondhatja. Előreutalással megrendelhető termék (Önnek szerezzük be)!

Termék leírás
Értékelések

Általános leírás a VAV-KR motoros mozgatású, négyszög

keresztmetszetű légmennyiség szabályzókhoz

Alkalmazási terület:

Beépíthető légtechnikai csővezetékbe.
Alkalmas állandó légsebesség tartására és változó légszállítású rendszerekhez egyaránt, mind befúvó, mind elszívó oldalon.

Műszaki adatok:

Nyomaték: 5 Nm (LMV-D3-MP) / 10 Nm (NMV-D3-MP).
Elfordulási szög: 95°, állítható mechanikai ütközőkkel vagy elektronikus határolással.

Vezérlés:

Érzékelő típusa: Belimo D3 dinamikus válaszjellel.
Érzékelési tartomány: 0 … 600 Pa.
Tulajdonság: egyedi érzékelő.
Működési nyomás: ±3000 Pa.
Működési tartomány: 0 … +50 °C / 5 … 95% r.h., kondenzáció nem megengedett.

Működési tartomány:

Névleges légszállítás – Vnom (az ügyfél igénye szerint).
ΔP @ Vnom (nyomáskülönbség Vnom-nál): 50 … 450 Pa.
Maximális légszállítás – Vmax: 20 … 100% Vnom.
Minimális légszállítás – Vmin: 0 … 100% Vmax-ig.
Közepes légszállítás – Vmid: a Vmin és Vmax közötti tartomány 50%-a.

Hagyományos vezérlőjel VAV alkalmazáshoz:

Referenciajel: DC 2 … 10 V (vagy 4 … 20 mA 500 Ω-os ellenállással), beépített min. 100 kΩ-os ellenállással.
DC 0 … 10 V (vagy 0 … 20 mA 500 Ω-os ellenállással), beépített min. 100 kΩ-os ellenállással.
Folyamatos vezérlés: DC 0 … 10 V, beépített min. 100 kΩ-os ellenállással.
Folyamatos üzem: DC 0 … 10 V.

VAV működési mód Y bemeneti referencia jelhez (3 csatlakozás):

Referenciajel: DC 2 … 10 V (vagy 4 … 20 mA 500 Ω-os ellenállással), beépített min. 100 kΩ-os ellenállással.
DC 0 … 10 V (vagy 0 … 20 mA 500 Ω-os ellenállással), beépített min. 100 kΩ-os ellenállással.
Folyamatos: DC 0 … 10 V, beépített min. 100 kΩ-os ellenállással.

Működési mód aktuális U5 értékjelhez (5 csatlakozás):

DC 2 … 10 V, max. 0,5 mA.
DC 0 … 10 V, max. 0,5 mA.
Folyamatos: légmennyiség, zsaluállás vagy nyomáskülönbség jelzés, max. 0,5 mA.

CAV működési mód (állandó légmennyiség):

ZÁRT / Vmin / (Vmid*) / Vmax / NYITOTT* (*csak AC 24 V tápegység esetén).

Elektromos betáplálás és vezeték:

Táplálás: AC 24 V 50/60 Hz vagy DC 24 V.
Áramfelvétel: LMV / NMV – 4 VA / 5 VA (Imax 8 A @ 5 ms).
Kábel: 4 × 0,75 mm².
Teljesítményfelvétel: LMV / NMV – 2 W / 3 W.
Védelmi osztály: III. (extra alacsony feszültség).
Elektromágneses kompatibilitás: CE, 89/336/EEC szerint.
Üzemhőmérséklet: 0 … +50 °C.
Üzemi páratartalom: 5 … 95% r.h., kondenzáció nem megengedett (60730-1 szerint).
