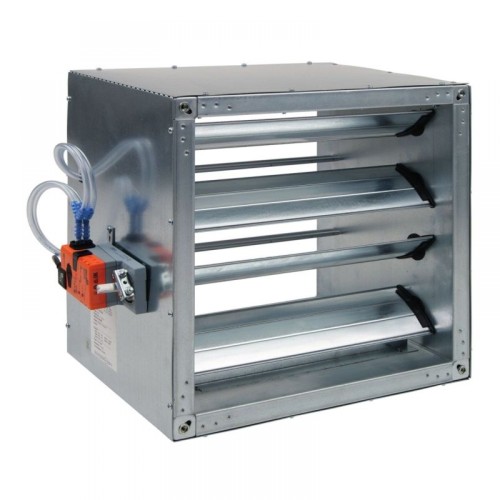

VAV-KR 500 x 500 mm szigeteletlen falú VAV szabályzó, 24V-os meghajtó motorral
233 397 Ft /darab
Nettó ár: 183 777 Ft /darab
- Szállítási idő: 3 - 5 hét
- Cikkszám: B050403500500
Szállítási idő: 3 - 5 hét
Általános leírás a VAV-KR motoros mozgatású, négyszög
keresztmetszetű légmennyiség szabályzókhoz
Alkalmazási terület:
- A légtechnikai csővezetékbe építhető
- Állandó légsebesség tartására, illetve változó légszállítás esetén alkalmazható befúvó és elszívó rendszereknél
Műszaki adatok:
- Nyomaték: 5 Nm (LMV-D3-MP) / 10 Nm (NMV-D3-MP)
- Elforgási szög: 95°, állítható mechanikus ütközőkkel vagy elektronikus határolással
Vezérlés:
- Érzékelő típusa: Belimo D3 dinamikus válaszjellel
- Érzékelési tartomány: 0 ... 600 Pa
- Tulajdonság: egyedi érzékelő
- Működési nyomás: ±3000 Pa
- Működési tartomány: 0 ... +50 °C / 5 ... 95% r.h., kondenzáció nem megengedett
Működési tartomány:
- Névleges légszállítás – Vnom (az ügyfél igénye szerint)
- ΔP @ Vnom (nyomáskülönbség Vnom-nál): 50 ... 450 Pa
- Maximális légszállítás – Vmax: 20 ... 100% Vnom
- Minimális légszállítás – Vmin: 0 ... 100% Vmax-ig
- Közepes légszállítás – Vmid: a Vmin–Vmax tartomány 50%-a
Hagyományos vezérlőjel VAV alkalmazáshoz:
- Referenciajel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω-os ellenállással), beépített min. 100 kΩ-os ellenállás
- DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω-os ellenállással), beépített min. 100 kΩ-os ellenállás
- Folyamatos vezérlés: DC 0 ... 10 V, beépített min. 100 kΩ-os ellenállással
VAV működési mód Y bemeneti referenciajelhez (3 csatlakozás):
- Referenciajel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω-os ellenállással), beépített min. 100 kΩ-os ellenállás
- DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω-os ellenállással), beépített min. 100 kΩ-os ellenállás
- Folyamatos: DC 0 ... 10 V, beépített min. 100 kΩ-os ellenállás
Működési mód aktuális U5 értékjelhez (5 csatlakozás):
- DC 2 ... 10 V, max. 0,5 mA
- DC 0 ... 10 V, max. 0,5 mA
- Folyamatos: légmennyiség, zsaluállás vagy nyomáskülönbség jelzése, max. 0,5 mA
CAV működési mód (állandó légmennyiség):
- ZÁRT / Vmin / (Vmid*) / Vmax / NYITOTT* (*csak AC 24 V tápellátás esetén)
Elektromos betáplálás és vezeték:
- Elektromos betáp: AC 24 V 50/60 Hz vagy DC 24 V
- Terhelés: LMV / NMV – 4 VA / 5 VA (Imax 8 A @ 5 ms)
- Kábel: 4 × 0,75 mm²
- Teljesítményfelvétel: LMV / NMV – 2 W / 3 W
- Védelmi osztály: III. extra alacsony feszültség
- Elektromágneses kompatibilitás: CE, 89/336/EEC szerint
- Üzemhőmérséklet: 0 … +50 °C
- Üzemi páratartalom: 5 … 95% r.h., kondenzáció nem megengedett (60730-1 szerint)
Geometriai méretek
Elhelyezési vázlat
Az összes légmennyiség szabályzót IDE kattintva tekintheti meg
A motoros mozgatásra is alkalmas légtömör pillangószelepeket IDE kattintva tekintheti meg.
