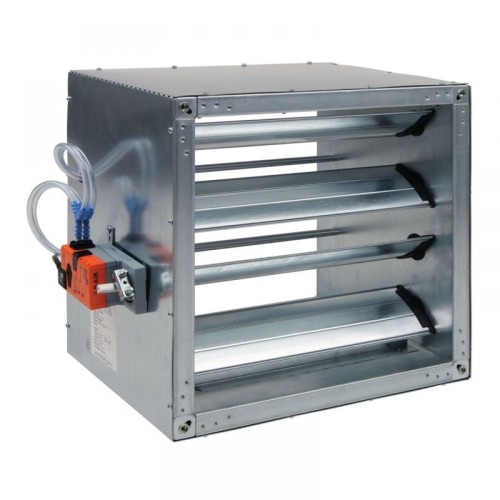

VAV-KR 600 x 600 mm szigeteletlen falú VAV szabályzó, 24V-os meghajtó motorral

Általános leírás a VAV-KR motoros mozgatású, négyszög

keresztmetszetű légmennyiség-szabályzókhoz

Alkalmazási terület:

• A légtechnikai csővezetékbe építhető
• Állandó légsebesség tartására vagy változó légszállítás esetén alkalmazható befúvó és elszívó rendszereknél

Műszaki adatok:

• Nyomaték: 5 Nm (LMV-D3-MP) / 10 Nm (NMV-D3-MP)
• Elfordulási szög: 95°, állítható mechanikus ütközőkkel vagy elektronikus határolással

Vezérlés:

• Érzékelő típusa: Belimo D3 dinamikus válasszal
• Érzékelési tartomány: 0 ... 600 Pa
• Tulajdonság: egyedi érzékelő
• Működési nyomás: ±3000 Pa
• Működési tartomány: 0 ... +50 °C / 5 ... 95% r.h., kondenzáció nem megengedett

Működési tartomány:

• Névleges légszállítás - Vnom (az ügyfél igénye szerint)
• ΔP @ Vnom (nyomáskülönbség Vnom-nál): 50 ... 450 Pa
• Maximális légszállítás - Vmax: 20 ... 100% Vnom
• Minimális légszállítás - Vmin: 0 ... 100% Vmax-ig
• Közepes légszállítás - Vmid: a Vmin és Vmax közötti tartomány 50%-a

Hagyományos vezérlőjel VAV alkalmazáshoz:

• Referenciajel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω-os terheléssel), beépített min. 100 kΩ-os ellenállással
• DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω-os terheléssel), beépített min. 100 kΩ-os ellenállással
• Folyamatos vezérlés: DC 0 ... 10 V, beépített min. 100 kΩ-os ellenállással
• Folyamatos vezérlés: DC 0 ... 10 V

VAV működési mód Y bemeneti referenciajelhez (3 csatlakozás):

• Referenciajel: DC 2 ... 10 V (vagy 4 ... 20 mA 500 Ω-os terheléssel), beépített min. 100 kΩ-os ellenállással
• DC 0 ... 10 V (vagy 0 ... 20 mA 500 Ω-os terheléssel), beépített min. 100 kΩ-os ellenállással
• Folyamatos: DC 0 ... 10 V, beépített min. 100 kΩ-os ellenállással

Működési mód aktuális U5 értékjelhez (5 csatlakozás):

• DC 2 ... 10 V, max. 0,5 mA
• DC 0 ... 10 V, max. 0,5 mA
• Folyamatos: légmennyiség-, zsaluállás- vagy nyomáskülönbség-jel, max. 0,5 mA

CAV működési mód (állandó légmennyiség):

• ZÁRT / Vmin / (Vmid*) / Vmax / NYITOTT* (*csak AC 24 V táplálás esetén)

Elektromos betáplálás és vezeték:

• Elektromos betáp: AC 24 V 50/60 Hz vagy DC 24 V
• Terhelhetőség: LMV / NMV - 4 VA / 5 VA (Imax 8 A @ 5 ms)
• Kábel: 4 x 0,75 mm²
• Teljesítményfelvétel: LMV / NMV - 2 W / 3 W
• Védelmi osztály: III. extra alacsony feszültség
• Elektromágneses kompatibilitás: CE, 89/336/EEC szerint
• Üzemi hőmérséklet: 0 … +50 °C
• Üzemi páratartalom: 5 … 95% r.h., kondenzáció nem megengedett (60730-1 szerint)

Geometriai méretek

Elhelyezési vázlat
