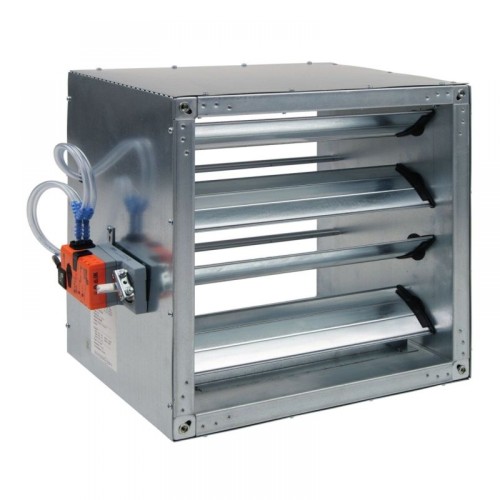

VAV-KR 800 x 800 mm szigeteletlen falú VAV szabályzó, 24V-os meghajtó motorral

Négyszög keresztmetszetű, légtömör, légtechnikai csővezetékbe építhető, változtatható térfogatáramú légmennyiség szabályzó befúvó és elszívó rendszerekhez. Mérő egységgel, motoros mozgatással és beépített nyomáskapcsolóval felszerelt. Állandó és változó légszállítás esetén is alkalmazható. A meghajtómotor 24 V-os, a készülékház nem szigetelt. Méretei: 800 x 800 mm (szélesség x magasság).

- Írjon véleményt!

318 269 Ft /darab

Nettó ár: 250 606 Ft /darab

Szállítási idő: 3 - 5 hét
Gyártó: CAIROX 26.04
Cikkszám: B050403800800

Mennyiség

darab Kosárba teszem

Kívánságlistára

Szállítási idő: 3 - 5 hét

Ez a termék sem a mi raktárunkban, sem a beszállítóinknál nincs készleten, így kifejezetten az Ön megrendelésére gyártatjuk le, illetve szerezzük be. Átlagos szállítási ideje 3 - 5 hét (Az átlagos szállítási idő az az időtartam, amennyi alatt a termék az ügyfeleink megrendelésétől, illetve az általuk kifizetett vételár beérkezésétől számítva, hozzánk általában megérkezik). Ha ilyen terméket rendel, az általunk vállalt szállítási határidőt egy e-mailben pontosítjuk. Amennyiben az ebben vállalt szállítási határidő több, mint az itt, a webshopban eredetileg kiközölt 3 - 5 hét, Ön a megrendelését 1 napon belül, egy válasz e-mailben minden további következmény nélkül lemondhatja. Előreutalással megrendelhető termék (Önnek szerezzük be)!

Termék leírás
Értékelések

Általános leírás a VAV-KR motoros mozgatású, négyszög

keresztmetszetű légmennyiség szabályzókhoz

Alkalmazási terület:

Légtechnikai csővezetékbe építhető készülék
Alkalmas állandó légsebesség tartására vagy változó légszállítás szabályozására befúvó és elszívó rendszerekben

Műszaki adatok:

Nyomaték: 5 Nm (LMV‑D3‑MP) / 10 Nm (NMV‑D3‑MP)
Elfordulási szög: 95°, állítható; mechanikus ütközőkkel vagy elektronikus határolással

Vezérlés:

Érzékelő: Belimo D3 dinamikus válaszjellel
Érzékelési tartomány: 0 … 600 Pa
Tulajdonság: egyedi (dedikált) érzékelő
Működési nyomás: ±3000 Pa
Működési tartomány: 0 … +50 °C / 5 … 95 % r.h., kondenzáció nem megengedett

Működési tartomány:

Névleges légszállítás – Vnom (az ügyfél igénye szerint)
ΔP @ Vnom (nyomáskülönbség Vnom-nál): 50 … 450 Pa
Maximális légszállítás – Vmax: 20 … 100 % Vnom
Minimális légszállítás – Vmin: 0 … 100 % Vmax
Közepes légszállítás – Vmid: a Vmin–Vmax tartomány 50 %-a

Hagyományos vezérlőjel VAV alkalmazáshoz:

Referenciajel: DC 2 … 10 V (vagy 4…20 mA 500 Ω ellenállással), beépített min. 100 kΩ-os ellenállás
DC 0 … 10 V (vagy 0…20 mA 500 Ω ellenállással), beépített min. 100 kΩ-os ellenállás
Folyamatos vezérlés: DC 0 … 10 V, beépített min. 100 kΩ-os ellenállás
Folyamatos: DC 0 … 10 V

VAV működési mód Y bemeneti referenciajelhez (3 csatlakozás):

Referenciajel: DC 2 … 10 V (vagy 4…20 mA 500 Ω ellenállással), beépített min. 100 kΩ-os ellenállás
DC 0 … 10 V (vagy 0…20 mA 500 Ω ellenállással), beépített min. 100 kΩ-os ellenállás
Folyamatos: DC 0 … 10 V, beépített min. 100 kΩ-os ellenállás

Működési mód aktuális U5 értékjelhez (5 csatlakozás):

DC 2 … 10 V, max. 0,5 mA
DC 0 … 10 V, max. 0,5 mA
Folyamatos: légmennyiség-, zsaluállás- vagy nyomáskülönbség-jel, max. 0,5 mA

CAV működési mód (állandó légmennyiség):

ZÁRT / Vmin / (Vmid*) / Vmax / NYITOTT* (*csak AC 24 V betáplálás esetén)

Elektromos betáplálás és vezeték:

Táplálás: AC 24 V 50/60 Hz vagy DC 24 V
Kábel: LMV / NMV – 4 VA / 5 VA (Imax 8 A @ 5 ms)
Kábelméret: 4 × 0,75 mm²
Teljesítményfelvétel: LMV / NMV – 2 W / 3 W
Védelmi osztály: III. (extra alacsony feszültség)
Elektromágneses kompatibilitás: CE, 89/336/EEC szerint
Üzem hőmérséklet: 0 … +50 °C
Üzemi páratartalom: 5 … 95 % r.h., kondenzáció nem megengedett (60730‑1 szerint)
