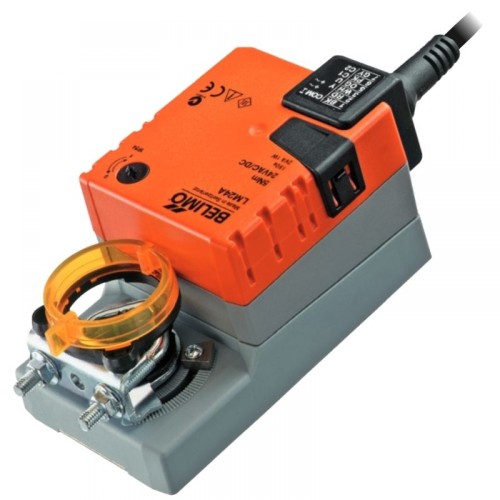

Belimo LM24A zsalumozgató motor, 24 V (5 Nm; 1 m²-ig)

Általános leírás a Belimo LM 24A, LM 24A-S, LM 230A és LM 230A-S típusokhoz

Gyártmány:

• Belimo

Alkalmazási terület:

• Szabályzó zsalukhoz

Műszaki jellemzők:

• Nyomaték: 5 Nm
• Névleges feszültség: LM 230A-(S) 230 V AC
• Névleges feszültség: LM 24A-(S) 24 V AC/DC
• Szabályzás: nyit/zár vagy 3 pontos vezérlés

Műszaki adatok:

• Teljesítményfelvétel:
  • Üzem közben: 1,5 W a névleges nyomaték esetén LM 230-(S) / 1,5 W LM 24-(S) esetén
  • Nyugalmi állapotban: 0,4 W LM 230A-(S) / 0,2 W LM 24A-(S)
  • Kábelméretezéshez: 4 VA LM 230A-(S) / 2 VA LM 24A-(S)
• Forgásirány: az óramutató járásával ellentétesen, 0 vagy 1
• Kézi vezérlés: a hajtómű reteszelése a gomb lenyomásával kioldható
• Elfordulás szöge: max. 95°, a végálláskapcsoló mindkét oldalon beállíthatóan korlátozza
• A mozgatót nem lehet túlhajtani: automatikusan lekapcsol, amikor eléri a végálláskapcsolót
• Futási idő: 150 s
• Hangteljesítmény-szint: maximum 35 dB
• Pozíciókijelzés: mechanikus
• Védettség: IP54 minden helyzetben

Kiegészítők (opcionális):

• Segédkapcsolók - S1A (1) vagy S2A (2)
• Tengelyhosszabbító - AV6-25

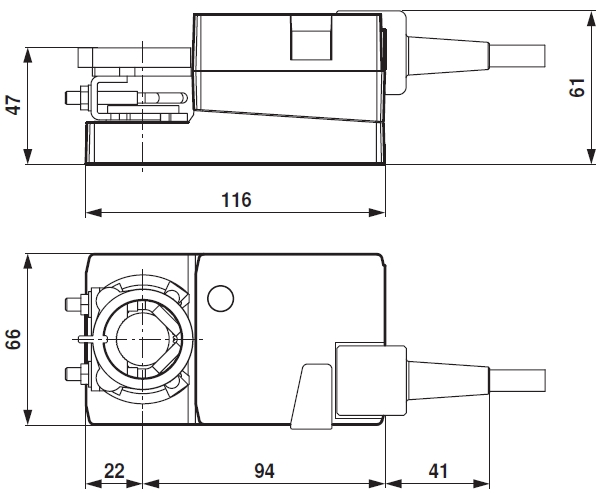

Geometriai méretek (LM 24A; LM 230A)

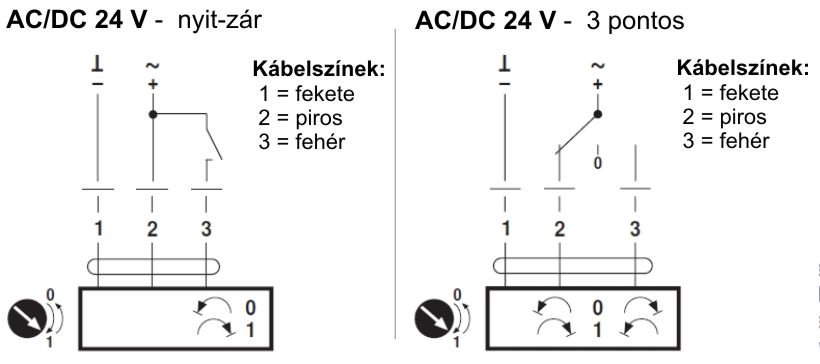

Kapcsolási vázlat (LM 24A)
