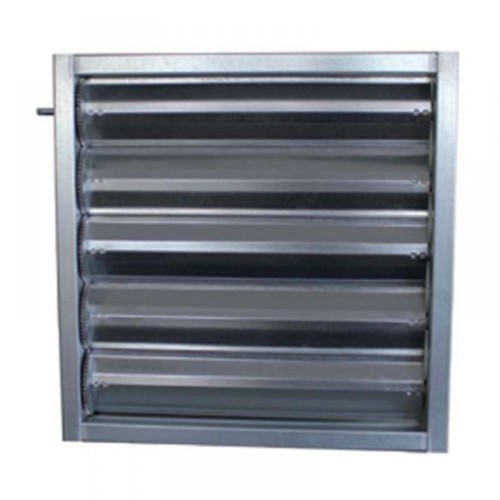

JS 250 típusú légmennyiség szabályzó zsalu 700 x 300 mm (nem légtömör)

Alkalmazási terület:

• Légmennyiség-szabályozásra szellőző- és légkondicionáló rendszerekben, ahol nem követelmény a légtömörség.

Anyaga:

• Horganyzott acél zsalulevelek és keret, kör keresztmetszetű tengely.
• Mozgató fogaskerék műanyagból, igény esetén alumíniumból.
• Poliamid csapágy.
• Szín: natúr (fém színű).

Kivitel:

• Horganyzott acél alapanyagú, 100 mm széles, ellentétesen mozgó zsalulevelek; mozgató fogaskerék műanyagból, kérésre alumíniumból.
• 12 mm átmérőjű tengely a középső lamellára szerelve, 67 mm kilógással; a tengelyvégen furat található, így szükség esetén könnyen csatlakoztatható tengelyhosszabbító (LOA 100 M, LOA 150 M vagy LOA 200 M – opcionális).
• Horganyzott acél keret: két függőleges profil poliamid csapágyakkal és két vízszintes profil összecsavarozásával; keret szélessége 110 mm, 30 mm széles MEZ-peremmel.
• Mérőpontok nincsenek kialakítva.
• Ha a kívánt magasság a standard méretsoron belül köztes, a felső és alsó keret távolabb kerül a középponttól (lásd metszeti ábra). Ennek következtében a távtartók szélesebbek lesznek, de biztosítható a megfelelő mérettartás a standard szélességű zsalulevelek miatt. A szabad keresztmetszet így kisebb lehet, mint a megadott L x H méret.

Beépítés:

• Negyszög keresztmetszetű légcsatornába, 30 mm-es MEZ-kerettel.
• Falra, padlóra vagy álmennyezetbe szerelhető.

Tartozékok, kiegészítők (opcionális):

• Kézi állítókar állásrögzítővel: MCS-250/254 (csak rendelésre).
• Vízszintes tömítés a szelepek között (csak rendelésre): +10% felár.
• Tengelyhosszabbító: LOA 100 M, LOA 150 M, LOA 200 M.
• Egyedi tengely (csak rendelésre).
• Negyszög keresztmetszetű tengely: 9×9 mm: SQE.
• Mozgató motor: BELIMO (csak rendelésre).
• Vízszintesen szerelt tengelykapcsoló: HVM.
• Erősített keret (+5% felár).
• Légmennyiség-szabályzó függőleges lamellákkal (+15% felár).

Alternatív csapágyak (opcionális):

• PTFE csapágy alacsony és magas hőmérsékletű alkalmazásokhoz: TBS (–50 °C-tól +200 °C-ig).
• Sárgaréz csapágy magas hőmérsékletre: MBS (akár +250 °C-ig).
• Golyóscsapágy magas hőmérsékletre és magas nyomásra: BBS (akár +80 °C-ig és 2500 Pa-ig).

Alternatív mozgató szerkezet magas hőmérsékletű alkalmazáshoz (opcionális):

• Ellentétesen mozgó lamellák (+20% felár).
• Párhuzamosan mozgó lamellák (+20% felár).

Alternatív szerkezeti anyagok (opcionális):

• Alumínium (alapár × 3,5).
• Rozsdamentes acél (INOX304) (alapár × 5,6).
• Rozsdamentes acél (INOX316) (alapár × 6,75).
• Alumínium lamellák horganyzott acél kerettel (alapár × 1,75).

Geometriai méretek

Metszeti ábra
