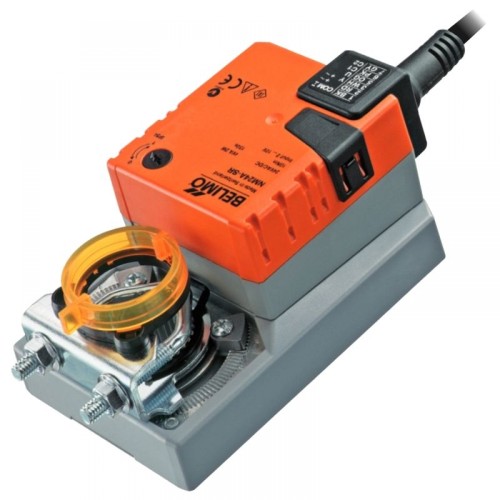

Belimo SM24A-SR zsalumozgató motor, 24 V (20 Nm; 4 m²-ig)

Általános leírás a Belimo SM 24A-SR és SM 230 A-SR típusokhoz

Gyártmány:

• Belimo

Alkalmazási terület:

• Szabályzó zsalukhoz

Műszaki jellemzők:

• Nyomaték: 20 Nm
• Névleges feszültség: 230 V AC (SM230ASR)
• Névleges feszültség: 24 V AC/DC (SM24A-SR)
• Szabályzás: folyamatos, standard szabályzójel DC 0–10 V; pozícióvisszajelzés DC 2–10 V
• A mérhető feszültség lehetővé teszi a zsalu helyzetének (0–100 %) elektromos jellé alakítását, valamint ellenőrző jel továbbítását a többi mozgató felé

Tartozékok, kiegészítők:

• Segédkapcsolók: S1A vagy S2A
• Pozícionálók: SGA24 / SGF24
• Tengelyhosszabbítók: AV8-25
• ZG-SMA tengelyrögzítő

Műszaki adatok:

• Teljesítményfelvétel:

              1; Üzemi: 2 W a névleges nyomaték esetén SM230ASR / 2 W a névleges nyomaték esetén SM24A-SR

              2; Nyugalmi állapotban: 0,2 W

              3; Kábel méretezéséhez: 4 VA

• Szabályzás:

              1; Szabályzójel Y: DC 0–10 V, tipikus bemeneti impedancia 100 kΩ

              2; Működési tartomány: DC 2–10 V

• Pozícióvisszajelzés (feszültségmérés): DC 2–10 V, max. 1 mA
• Pozíciópontosság: ±5 %
• Forgásirány: az óramutató járásával ellentétesen, 0 / 1
• Forgásirány Y=0 V esetén: a kapcsoló helyzete 0 ill. 1
• Kézi vezérlés: a hajtómű reteszelése a gomb lenyomásával feloldható
• Elfordulási szög: max. 95°, mindkét oldalon állítható végálláskapcsolókkal korlátozva
• A mozgató nem hajtható túl: automatikusan lekapcsol, ha eléri a végállást
• Futási idő: 150 s
• Hangteljesítmény-szint: legfeljebb 45 dB
• Védettség: IP54 minden helyzetben

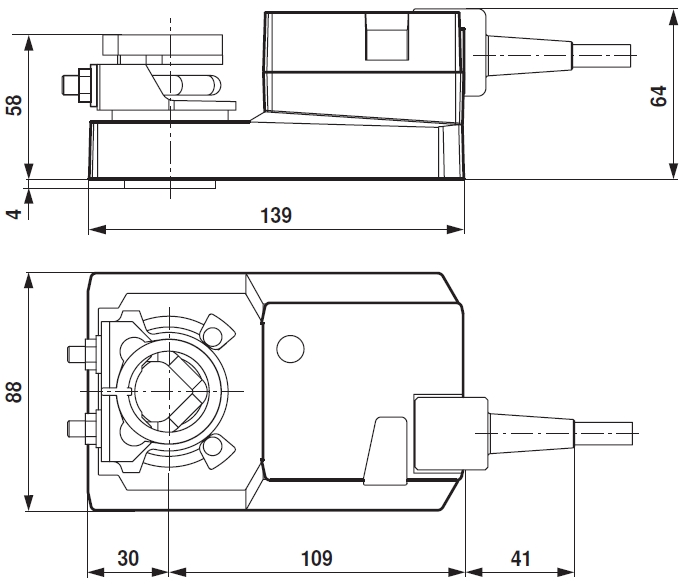

Geometriai méretek (SM24A-SR)

Kapcsolási vázlat (SM24A-SR)
